Усиление мобильной связи

Сигнал мобильной связи – это радиоволна, и следовательно, на его прохождение влияют внешние факторы:

• удалённость базы;
• число абонентов на данной территории;
• основной строительный материал здания. Многие материалы, например металл, бетон, могут блокировать прохождение сигнала;
• радиопомехи;
• погодные условия. В пасмурную погоду сигнал обычно слабее.

Кроме того, качество сигнала может определяться и особенностями телефона. Устаревшие модели могут не поддерживать современные технологии.

В результате таких внешних воздействий сигнал может стать неустойчивым, вплоть до разрыва соединения. Однако, существует решение таких проблем: усиление мобильной связи, которое заключается в подборе и монтаже специализированного оборудования.

Оборудование для усиления мобильной связи

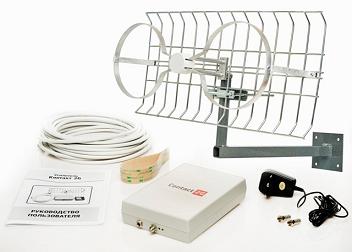

В стандартный комплект обычно входит:

• уличная внешняя антенна, принимающая сигнал от базы;
• GSM усилитель – репитер;
• комнатная – внутренняя антенна, их может быть несколько, в зависимости от площади покрытия. Она принимает от репитера уже усиленный сигнал для раздачи его абонентам;
• кабель, соединяющий устройства в единую систему;
• вспомогательное оборудование – делитель, разъемы.

GSM усилитель – это активное радиоэлектронное устройство, усиливающее и корректирующее сигнал, поступающий с базы. У репитеров могут быть различные рабочие диапазоны в зависимости от частоты поступающего сигнала. Оборудование делится на:

• одночастотное, усиливающее частоту 900, 1800, 2100, 2600 МГц;
• двухчастотное, усиливающее сразу две частоты.

Цифровые репитеры – оборудование, позволяющее делать тонкие настройки, например, на подчастоты отдельного оператора или определённой базовой станции. Аналоговые усилители этого делать не могут, и усиливают частоту целиком.

Антенны различаются углом распространения сигнала, и делятся на:

• узконаправленные. Их устанавливают снаружи здания и поворачивают в сторону базы;
• направленные имеют угол распространения 60 – 90 градусов и могут быть установлены снаружи изнутри здания;
• всенаправленные имеют угол распространения 0 -360 градусов и, как правило, используются внутри помещения.

Выбор делается исходя из особенностей здания.

Особенности подбора оборудования и монтажа

Несмотря на то, что для усиления мобильной связи не требуется большого количества оборудования, система будет эффективно работать только в случае, если оборудование грамотно подобрано, необходимо решить следующие вопросы:

• сигнал одного или нескольких операторов нужно усиливать?
• на какой именно частоте работает оператор в данной местности?
• какова мощность сигнала, приходящего на внешнюю антенну?

Все эти вопросы решаются специальными замерами. На основе полученной информации составляется схема усиления и подбирается соответствующий комплект оборудования. Если усилитель будет иметь недостаточный коэффициент усиления, качественного улучшения сигнала добиться не удастся. Если же выходная мощность репитера будет слишком велика, он будет создавать помехи для базы, и тем самым нарушит связь у других абонентов. Поручить установку оборудования необходимо квалифицированным мастерам, это не только позволит получить сильный сигнал, но и избавит от проблем с контролирующими органами.

---
