Кабель витая пара

Кабель витая пара является одной из разновидности большой подгруппы кабелей связи. Его главной и характерной особенностью является наличие скрученных между собой двух (пара) и более проводов (обязательно чётное число).

Назначение.

Скручивание между собой двух кабелей связи снижает уровень помех при передаче по ним информационного сигнала. Возникающие электромеханические помехи будут в одинаковой степени влиять на оба передающих провода и в одинаковой же степени снижаться за счёт степени связности между собой этих двух проводов.

При наличии в кабелях нескольких витых пар для предотвращения их периодического электромагнитного сближения каждая из пар, имеющихся в кабеле, скручивается с различным шагом (различное количество скруток на единицу длины).

Витая пара Cabeus является характерным примером качественного и при этом доступного средства передачи информации, в т.ч. и цифровой, например, по технологиям Ethernet, Arcnet и Token ring. К сетевым устройствам (ПК, ноутбук и пр.) кабель подключается с помощью разъёма 8Р8С, также называемым RJ45.

Виды кабеля витой пары.

Кабель витую пару классифицируют обычно по степени его защищенности.

Различают кабели, защищенные от химического разрушения (воздействие грунтовых вод, солнечного света, агрессивных химических веществ и т.п.), от механических повреждений (разрывы, обрывы, иные повреждения, нанесенные посторонними предметами) и от электромагнитного воздействия (степень экранированности кабеля от электромагнитных помех).

Для повышения механической защищенности применяют обычно медную оплётку, а при необходимости помещают кабель в прочные металлические, иногда даже бронированные, оболочки.

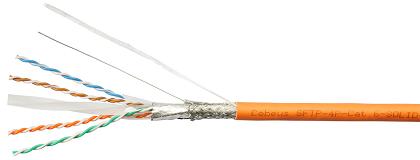

Витая пара CabeusДля защиты изолирующей оболочки кабелей от разрушающего воздействия солнечного света применяется чёрный полиэтилен. Для повышения устойчивости кабеля к неблагоприятному воздействию окружающей среды (дождь, снег, резкие перепады температуры и пр.) на него наращиваются дополнительные слои защиты. В этом случае кабель получает пометку double jacket.

Для защиты медных проводников кабеля от окисления вследствие контакта с атмосферным кислородом используется алюминиевая фольга или алюминизированный полиэтилен. Такой кабель маркируется как foiled.

Алюминиевая фольга, как и медная оплётка, применяется для увеличения у кабеля его электромагнитной защиты. Классификация кабеля по степени его электромагнитной защиты следующая:

  • Отсутствие электромагнитного экранирования (U/UTP);
  • Индивидуальное экранирование каждой витой пары (U/FTP);
  • Общее экранирование всего кабеля в целом: F/UTP - фольга, S/UTP - оплётка, SF/UTP – и фольга, и оплётка;
  • Совмещённое общее и индивидуальное экранирование (F/FTP, S/FTP, SF/FTP).
