Волоконно оптические линии связи

Волоконно-оптические линии связи применяются во всех случаях, где необходимо обеспечить высокую пропускную способность канала. Для того, чтобы в одну секунду передавать больше бит информации, нужно повышать тактовую частоту. В обычной медной линии это можно сделать только на небольшую величину, так как высокочастотные токи очень плохо передаются по проводам и создают значительные электромагнитные помехи. В оптических линиях тактовая частота передачи может быть очень высокой. Теоретически – до частот электромагнитной волны света. Сейчас она ограничена инерционностью оптических приемников и передатчиков линии.

Оптическое волокно изготавливается из кварца. Опытным путем были подобраны три диапазона, которые передаются по нему с наименьшим поглощением:

  • 820 – 880 Нм.
  • 1280 – 1300 Нм.
  • 1500 – 1575 Нм.

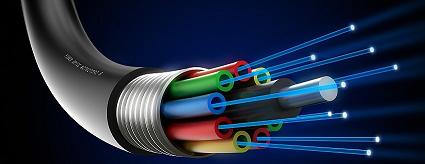

Волоконно оптические линии связиДиапазоны также именуют как «окна прозрачности». Чем длиннее волна, тем лучше она передается по линии. Для дальней связи применяются только диапазоны 1300 – 1500 Нм (третье «окно прозрачности», в нем затухание составляет всего 0,15 дБ/км). Первый диапазон используется для соединения серверных стоек короткими отрезками кабеля. Большое значение для наименьшего затухания сигнала имеет конструкция соединительных муфт и оконечных приемников и передатчиков. Ознакомиться с современными техническими решениями в этой области можно, например, на сайте http://td.opten.spb.ru/.

Источниками потерь в оптической линии связи являются:

  • Потери при многократном преломлении света.
  • Потери сгиба.
  • Потери внутри волокна (поглощение света волокном).
  • Потери соединения.
  • Потери при вводе и выводе.

Несмотря на все это, сейчас широко применяются ВОЛС длиной около 100 км без промежуточных усилителей. Наличие нескольких промежуточных усилителей делает возможную длинную ВОЛС неограниченной. Каждый из них осуществляет цифровое усиление сигнала, поэтому он не увеличивает уровень шумов.

При производстве оптических кабелей не используется дефицитное сырье, а также дорогая металлическая медь. В пересчете на пропускную способность они дешевле медных в десятки и сотни раз. На практике, эта разница получается значительно меньше, так как ВОЛС редко работают на максимальной пропускной способности.

Сейчас есть недорогое одномодовое оптическое волокно, которое оправдано применять даже на линиях связи малой протяженности, например, в видеонаблюдении. Концевыми элементами служат конверторы оптических и медных интерфейсов, например ethernet. Аналогичные системы широко применяются в серверах. Там они работают в первом «окне прозрачности».

Оптический кабель изготавливается с защитной оболочкой, поэтому его прокладка не сложнее обычного медного. Это позволяет пользоваться всеми стандартными способами: прокладка в трубе в грунте или на воздушных опорах.
