Классификация усилителей антенного сигнала

Насколько качественными будут телевизионные трансляции, зависит от мощности сигнала антенны. Если абонент находится далеко от ретранслятора, то уровень становится слабее. Так часто бывает в сельской местности, так как рельефная местность ухудшает передачу волн. Но улучшить сигнал можно при помощи антенных усилителей.

Эта техника представляет собой электронное устройство, которое улучшает сигнал на входе приемника. Оборудование усиливает сигнал, который транслируется в узком или широком диапазоне частот, а также уменьшает степень шумовых помех. Устройство улучшает качество трансляции телевидения даже в труднодоступных местах, где прием нестабильный и неуверенный.

Антенные усилители делятся на несколько видов. Пользователю необходимо выбрать то устройство, которое будет подходить по техническим параметрам и типу.

Виды усилителей и их особенности

Усилители антенного сигнала классифицируют по двум параметрам: диапазон частот, которые может усиливать устройство, а также место установки. Оборудование отличается по мощности. По этому признаку делится на:

• Бытовое – предназначено для обычных пользователей и стандартных телевизоров.
• Профессиональное – для использования провайдерами кабельного ТВ.

Если ориентироваться на место установки устройства, то изделия бывают нескольких типов:

• Внутренние. Монтируются возле приемника, то есть самого телевизора. Так как они расположены внутри помещения, то защищены от внешних факторов и поэтому для практического использования они гораздо удобнее. Устройства этого типа хорошо выполняют свою функцию и усиливают сигнал до необходимого уровня частот. Но из-за потерь качества во время передачи в кабеле из-за ослабленного сигнала, трансляция, поступающая к усилителю, ухудшается. Также внутренним усилителям необходимо обеспечить внешнее питание.
• Мачтовые. Устанавливаются на мачте, откуда и имеют свое название. Им не требуется подводить отдельное внешнее питание, так как оно поступает по коаксиальному кабелю, через который передается телевизионная трансляция. Мачтовые усилители усиливают сигнал на высоком уровне. Но, как и внутренние, имеют свой недостаток – техническое устройство недолговечное. Поскольку мачтовые усилители монтируются снаружи, они больше подвергаются внешним факторам. Во время грозы могут быстро выйти из строя. Из-за попадания влаги контакты могут окисляться, что также ухудшает качество работы оборудования. Срок службы техники обычно составляет несколько лет.

Поскольку оба типа устройства имеют как достоинства, так и недостатки, при выборе необходимо ориентироваться именно на эти факторы. Каждому пользователю нужно оценить, что будет лучше для его обстоятельств.

Классификация по уровню воспринимаемых частот

Кроме места установки антенные усилители имеют отличия в уровне частот, которые способны улучшить. По этому критерию технику делят также на несколько типов:

• Широкополосные.

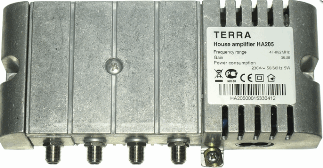

• Многодиапазонные. Универсальное устройство, воспринимающее дальний и близкий прием. Принцип работы такой: воспринимаются несколько сигналов одновременно в нескольких частотных диапазонах из разных приемников (магистраль кабельного ТВ, антенны). Затем соединяются в одно целое. ALCAD и TERRA являются наиболее известными представителями многодиапазонных устройств. Многодиапазонные усилители имеют мощную систему работы. Поэтому используется обычно не для бытового применения, а для профессионального (усилители для провайдеров, для кабельного и цифрового ТВ).
• Диапазонные. Часто используются в решетчатых антеннах. Основное предназначение – усиление сигналов определенного типа. Усилители SWA и LSA относятся к диапазонным.

Все эти виды оснащаются собственным блоком питания, что обеспечивает некоторую автономность работы устройства. Он может быть встроенным или внешним. Некоторые блоки питания регулируемые, а некоторые – нет.

Усилители для установки дома в бытовых условиях оснащены свойствами регулирования коэффициента усиления и диапазона частот. Такие устройства устанавливают в распределительных сетях.

Также есть классификация в отношении особенностей работы. Усилители разделяют на активные и пассивные. К устройствам первого типа обеспечивается подача питания с мощностью напряжения в 9 или 12 В. Источником может быть коаксиальный кабель или дополнительный внешний блок. Пассивные – усилители, не требующие питания, так как работают в автономном режиме.

Как сделать выбор

Все эти сведения и технические характеристики необходимо знать, чтобы выбрать устройство, которое будет выполнять свою функциональную роль. Главные критерии:

• Частотный диапазон. Зависит от типа антенны (метровая или дециметровая).
• Коэффициент шума, возникающего вместе с усилением сигнала, не должен быть выше 3 дБ.
• Коэффициент усиления. Желательно, чтобы был оптимальным, так как повышенный вызывает искажение изображения и повышение уровня помех.
• Необходимость подвода внешнего дополнительного питания.

Чтобы выбрать нужную технику, нужно знать диапазон, который нужно усилить, а также определить тип антенны. Так как самостоятельно это сделать может быть сложно, можно проконсультироваться со специалистом.

---

---
