Системы молниезащиты для загородного дома

Основная задача молниезащиты любого здания и сооружения — перевести электрический разряд с защищаемого объекта в более безопасную среду, обычно в землю. Это вполне осуществимо, так как разряд всегда уходит по пути с наименьшим сопротивлением. Для современного загородного дома используется две категории молниезащиты: внешняя и внутренняя.

Виды защиты

Внешняя. Внешняя молниезащита дома включает:

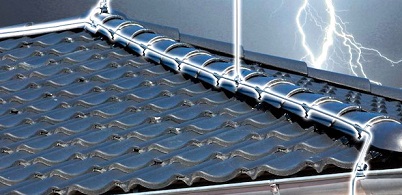

• молниеприёмник– металлический стержень, возвышающийся над самой верхней точкой крыши. Он может быть изготовлен из оцинкованной стали, меди или алюминия;
• заземление — металлические элементы, заглубляемые в грунт. Конструкция заземления может быть кольцевой, соединённой металлическими же шинами в единый контур, отводящий электричество, или глубинной, состоящей из локальных элементов;
• токоотвода, - проводника, соединяющего молниеприёмник и заземление.

Молниеприёмник может быть стержневым, тросовым (в виде натянутого над домом троса), или представлять собой специальную сетку. В одной системе молниезащиты эти элементы могут комбинироваться. Конструкция молниезащиты определяется:

• размерами загородного дома;
• материалами, из которых изготовлена кровля и сам молниеприёмник;
• наличия на крыше труб, дымоходов, антенн и других выступающих конструкций;
• архитектурных особенностей строения.

Активная. Современная молниезащита загородного дома может быть не только пассивной, но и активной. В этом случае молниеприёмник оснащается ионизатором, генерирующим встречный поток ионов. Молния притягивается к ионизатору, и разряд через токоотвод уходит в землю. Активная молниезащита может защитить намного большую площадь- в 7-8 раз больше площади, защищаемой обычным молниеприёмником при одинаковой их высоте. Для полной защиты загородного дома активную защиту комбинируют с внутренней. Загородные жилые дома имеют третью категорию защиты, и согласно нормативам их защита должна иметь надёжность 90 – 95%.

Внутренняя. Когда разряд молнии ударяет в землю, он не исчезает в первую секунду, а некоторое время продолжает распространяться по путям, имеющим невысокое электрическое сопротивление. Ими могут стать инженерные коммуникации, в том числе электрические кабели со слабой изоляцией, металлические и даже пластиковые трубы, если в них находится проводящая жидкость. Если внешняя защита отражает прямой удар молнии, то внутренняя защищает находящиеся в доме сети от перенапряжения. Импульсное перенапряжение при ударе молнии зависит от того, куда именно она ударила, и может быть первого и второго типа Для внутренней защиты применяется УЗИП, основными действующими элементами которого используются варисторы. Устанавливать такую защиту должны только профессионалы.

---

---
