Силовой кабель.

Назначение этого кабеля отражено в его «энергичном» названии. Действительно, в отличие от других типов кабельной продукции, силовой кабель предназначен только для передачи электроэнергии. В стандарте на кабельные изделия дополнительно уточнено, что эта передача осуществляется токами промышленных частот.

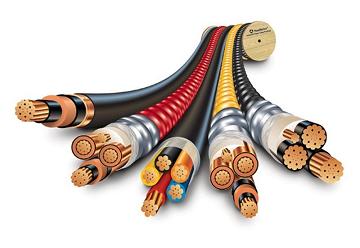

Конструктивное исполнение простейшего варианта силового кабеля несложное – он состоит из оболочки и электропроводящих жил, изолированных друг от друга. Но существуют типы этого кабеля, предназначенные для эксплуатации в особых условиях и имеющие более сложную структуру. Например, если давление окружающей среды выше атмосферного, то применяются кабель с избыточным давлением, где в состав изоляции может входить масло или газ. Наконец, для ряда применений используется экранирование и различные варианты оболочки и изоляции жил.

Тип изоляции – это один из признаков классификации силового кабеля. Изоляция может быть пластмассовой и резиновой, а раньше была популярна бумажная со специальной пропиткой. Разумеется, в последнем случае требуется и хорошая оболочка, которую изготавливали из свинца, своего рода брони. Поэтому раньше силовой кабель часто называли бронекабелем, что не совсем верно. Ведь такая оболочка может использоваться не только для него.

Однако, основным признаком для классификации силовых кабелей являются их электрические свойства. Во-первых, это напряжение, которое способна выдержать его изоляция. Условно разделяют кабели низкого напряжения – до 35 кВ и те, что рассчитаны на использование в электросетях напряжением в сотни киловольт. Во-вторых, это допустимый ток, зависимый от сечения проводника. Напомним, что изготавливается он из меди или алюминия, причём в силу лучшей электропроводности меди алюминиевый кабель при одинаковом допустимом токе должен иметь большее сечение проводника. И, наконец, количество жил в кабеле, обусловленное принципами построения электросетей. Кабели низкого напряжения в сетях напряжением до 1000 В обычно имеют две, три или четыре жилы. Нетрудно догадаться, что это связано с их применением в однофазных и трёхфазных сетях.

О маркировке силового кабеля. Если в обозначении первая буква А, то проводящая жила алюминиевая. Следующие буквы означают материал изоляции и тип защитной оболочки. Дальнейшие буквы в маркировке связаны с дополнительными характеристиками, например, наличием экрана, устойчивостью к огню, холоду и т.п. Цифры отражают число жил и их сечение. Таким образом, маркировка кабеля ВВГнг-0,66 3х1,5 означает, что он имеет виниловую изоляцию и оболочку, негорючий, рассчитан на напряжение 660 В и состоит из трёх медных жил сечением 1,5 кв.мм.

---
