Проектирование печатных плат.

Печатная плата, как известно - это базовый компонент любого электронного устройства. Проектирование печатной платы является неотъемлемой частью процесса её создания и производится с помощью специализированного программного обеспечения. Примером его является p-cad – хорошо известная специалистам система автоматизированного проектирования, история которой насчитывает десятилетия. В какой-то мере такие программы можно считать графическими редакторами для разработки электрических схем и, собственно, печатных плат, точнее их рисунка.

Рассмотрим основные этапы проектирования печатной платы. После выработки концепции электрической схемы и выбора компонентов разработчиком производится её цифровое моделирование с помощью программного модуля разработки электрических схем. Попросту говоря, графическое исполнение электрической схемы. При этом формируется перечень элементов, а также задаются необходимые требования к печатной плате. Они, в частности, связаны с технологическими возможностями оборудования, на котором она будет изготавливаться. Этот этап можно определить как сбор исходных данных для проектирования платы.

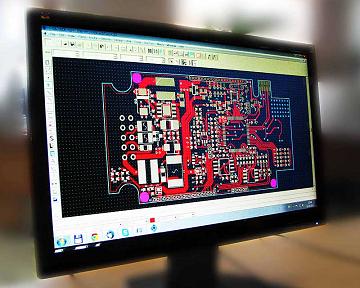

Проектирование печатных платНачинается проектирование платы с создания библиотеки компонентов и определения их посадочных размеров согласно нормативам. После этого производится их предварительная компоновка и уточняется, возможно ли их вписать в заданные в технических требованиях габариты. Этот этап завершается окончательным согласованием с разработчиком всего изделия или заказчиком всех конструктивных параметров. Только после этого запускается процесс так называемой трассировки, то есть создания рисунка печатной платы. Хотя эта операция автоматизирована, но достаточно трудоёмка для сложных печатных плат. Связано это с тем, что разработчик производит оптимизацию разводки с целью обеспечения множества требований к расположению элементов и печатных проводников. Этот процесс вполне творческий, хотя после него и производится моделирование работоспособности по многим параметрам, то есть верификация. Например, может производится анализ электромагнитной совместимости. Результатом проектирования являются файлы для производства, выполненные в определённом стандарте, так называемые gerber-файлы.

В заключение отметим некоторые особенности современных систем проектирования. Так, пришедший на смену p-cad программный комплекс Altium Designer обеспечивает возможность создания 3D-модели всего электронного узла, более высокую точность разводки, а также работу в метрической системе. Специалисты также отмечают большее удобство при работе с библиотеками компонентов и более эффективные механизмы их размещения.
