Автоматические установщики печатных плат: настольные или линейные?

Современное производство электронной техники предъявляет всё более жёсткие требования к точности, скорости и гибкости сборки печатных плат (PCB). В этом контексте выбор оборудования для поверхностного монтажа (SMT) становится одним из ключевых факторов, влияющих как на себестоимость продукции, так и на её качество. Одной из наиболее обсуждаемых дилемм среди специалистов остаётся выбор: линейные или настольные установщики SMD компонентов. Несмотря на кажущееся сходство задач, которые они выполняют, различия между этими системами принципиальны и оказывают значительное влияние на все этапы SMT-производства.

Общие принципы работы автоматических установщиков

Автоматический установщик компонентов (Pick-and-Place machine) — это оборудование, предназначенное для высокоточной установки поверхностно-монтируемых компонентов (SMD) на печатную плату перед пайкой. В базовой конфигурации такие машины включают в себя:

• Манипулятор с вакуумным захватом (или многоосевыми головками);

• Координатный стол или подвижную платформу;

• Систему подачи компонентов (фидеры);

• Оптическую систему позиционирования и калибровки;

• Программное обеспечение для управления маршрутом установки.

Несмотря на унифицированные принципы, архитектурные и функциональные различия между настольными и линейными машинами формируют два принципиально разных подхода к организации производственного процесса.

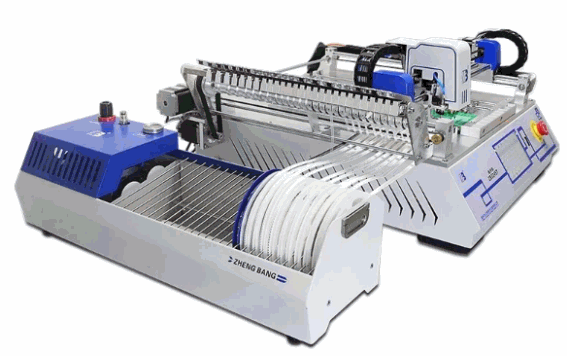

Настольные установщики: точность, компактность, доступность

Архитектура и особенности

Настольные SMD-установщики — это компактные, автономные устройства, как правило, устанавливаемые на стандартный промышленный стол. Они ориентированы на среднесерийное производство, прототипирование и лабораторные задачи. Архитектурно они построены на базе портальной системы с ограниченным количеством координатных осей (обычно X-Y-Z с вращением ?), что обеспечивает достаточную точность для компонентов типоразмеров от 0201 до QFP и BGA.

Преимущества:

• Низкий порог входа. Простота в эксплуатации, интуитивно понятное ПО, быстрая калибровка.

• Мобильность и компактность. Подходят для работы в условиях ограниченного пространства.

• Низкие капитальные затраты. Стоимость оборудования на порядок ниже линейных решений.

• Гибкость. Поддержка кастомных конфигураций, открытых прошивок и ручной настройки.

Ограничения:

• Производительность. Скорость установки редко превышает 5–10 тыс. компонентов в час (CPH).

• Количество фидеров. Ограничено физическим пространством корпуса.

• Ограниченная автоматизация. Часто требуют ручной загрузки плат и смены партий компонентов.

Применение

Настольные установщики — это оптимальный выбор для:

• R&D лабораторий;

• Инжиниринговых компаний, работающих над прототипами;

• Мелкосерийного и среднесерийного производства до 200–500 плат в месяц;

• Образовательных учреждений и хоббийных мастерских.

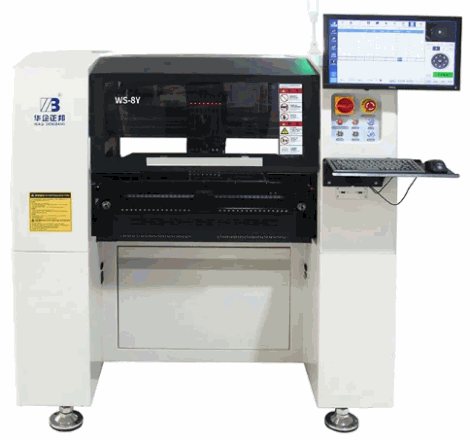

Линейные автоматические установщики: масштаб, производительность, интеграция

Архитектура и особенности

Линейные установщики — это оборудование, интегрируемое в полноценную SMT-линию. Они предназначены для крупносерийного производства и работают в автоматическом цикле, включая подачу платы, установку компонентов и передачу на последующие этапы (например, в печь оплавления припоя). Основой конструкции является линейная платформа, оснащённая многофункциональной головкой с множеством вакуумных насадок и высокоскоростной системой подачи компонентов.

Преимущества:

• Высокая производительность. До 50–100 тыс. CPH и выше.

• Широкий спектр компонентов. От 01005 до сложных BGA, LGA, CSP.

• Полная автоматизация. Включает автоматическую смену фидеров, автоопределение позиций, inline контроль качества.

• Интеграция в MES-системы. Поддержка протоколов обмена данными (SMEMA, IPC-CFX).

Ограничения:

• Стоимость. Внедрение требует значительных инвестиций.

• Габариты и инфраструктура. Требуется выделенное производственное помещение, электропитание, вытяжка.

• Сложность внедрения. Требуется обучение персонала, регулярное техническое обслуживание.

Применение

Линейные установки применяются на:

• Контрактных сборочных производствах (EMS);

• Заводах OEM-производителей;

• Центрах массового выпуска потребительской электроники;

• Автоматизированных линиях в автомобилестроении, медицине и телекоммуникациях.

Тренды и перспективы

Современные тенденции указывают на всё большее сближение классов оборудования. На рынке появляются гибридные модели, которые сохраняют компактность настольных установщиков, но заимствуют элементы автоматизации и точности у линейных решений. Использование машинного зрения, искусственного интеллекта, а также модульной архитектуры позволяет пользователям гибко масштабировать производственные мощности без необходимости полной перестройки линии.

Особое внимание уделяется программной совместимости: настольные машины всё чаще поддерживают форматы данных JLCPCB, Altium, KiCAD и форматы Gerber/X/Y-Centroid, что упрощает переход от дизайна к производству (DFM).

Выбор между настольным и линейным автоматическим установщиком компонентов должен опираться не только на бюджет предприятия, но и на стратегию его развития. Для компаний, ориентированных на инновации, быструю итерацию и гибкость — настольные решения дают существенное преимущество. В то время как для масштабного и стабильного производства с высокой степенью автоматизации безальтернативным выбором остаются линейные SMT-установщики.

Понимание технических ограничений, экономической целесообразности и логистических аспектов каждой категории оборудования позволяет принимать взвешенные решения и выстраивать эффективные производственные процессы в условиях жёсткой конкурентной среды электронной промышленности.
