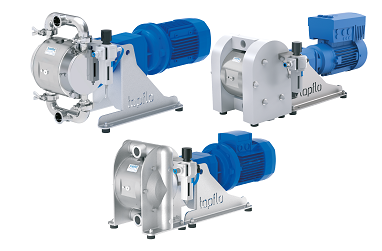

Промышленные мембранные насосы

Мембранные, именуемые также диафрагменными, насосы (МН) обладают целым рядом достоинств, что позволяет использовать их в различных отраслях обрабатывающей и добывающей промышленности, а также в сельском хозяйстве. Промышленное применение предъявляет повышенные требования к надежности применяемого оборудования, поэтому к его выбору следует подходить крайне ответственно. На сайте компании Союзимпорт https://souzimport.ru/ можно подобрать промышленное оборудование широчайшей номенклатуры под самые взыскательные требования и наиболее точно соответствующее задачам каждого конкретного производства. Промышленное насосное оборудование также входит в программу поставок этой компании.

Конструкция МН

Конструкция МН включает следующие узлы:

• мембрану, которая перемещается внутри корпуса;
• рабочую камеру;
• привод;
• поршень, соединяющий мембрану с приводом;
• клапаны;
• патрубки.

Работа МН основана на возвратно-поступательном передвижении мембраны, закрепленной в рабочей камере. При ее перемещении от стенки увеличивается объем камеры, возникает разреженное пространство, в которое через входной клапан засасывается перекачиваемая жидкость. При обратном перемещении жидкость выбрасывается из камеры через открывающийся выходной клапан.

Приводы

Конструктивно МН могут различаться по виду привода. Приводы бывают:

• Электромагнитные (ЭМП).
• Электромеханические (ЭМХП).
• Пневматические (ПНП).

В качестве привода первого типа используется соленоид (катушка индуктивности с сердечником), на который подается последовательность электрических импульсов. Под действием импульсного магнитного поля сердечник выталкивается из катушки, перемещая центр мембраны. При окончании импульса сердечник и мембрана под действием пружины приходят в исходное состояние.

Насосы с ЭМП обычно имеют относительно малую мощность. Чаще всего их применяют в виде дозаторов, поскольку они могут обеспечить контроль объема перекачиваемой жидкости с большой точностью.

В насосе с ЭМХП перемещение мембраны осуществляется с помощью эксцентрика редуктора, механизм которого вращает электромотор, и пружины возврата.

Особенно мощными являются диафрагменные насосы с ПНП. В конструкции изделия данного типа используются 2 камеры. Между ними располагается пневматический переключатель. Концы его толкателя закрепляются на мембранах камер. Система работает таким образом, что в момент всасывания одной камерой происходит выталкивание жидкости из другой. Промышленные насосы с ПНП могут перекачивать тысячи литров жидкости в час.

Мембраны

В зависимости от конструкции в МН могут быть установлены мембраны следующего типа:

• Плоские. Конструкция позволяет получить наибольшее сжатие. Из-за наличия в мембране отверстия для крепления штока возникают трудности по герметичности.
• Формованные. Крепление штока осуществляется специальным винтом, что исключает контакт с перекачиваемой жидкостью. Из-за малой упругости насосы с такой мембраной имеют небольшую производительность.
• Структурированные. Мембраны имеют хорошую стойкость, высокие механические характеристики, а насосы с такой мембраной имеют повышенную производительность.

Достоинства

Мембранные насосы имеют следующие достоинства:

• надежность конструкции. В изделиях отсутствуют трущиеся и вращающиеся детали. Механическому воздействию подвержена только мембрана, которая легко заменяется;
• возможность работы с вязкими, абразивными, агрессивными химическими средами;
• малые вибрации и уровень шума;
• стерильность (благодаря герметичности рабочей камеры);
• возможность использования в качестве дозатора химических реагентов.

---

---
