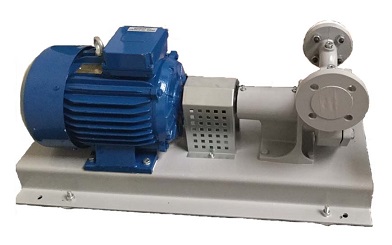

Насосы для перекачки сжиженного газа

Перекачивание сжиженных газов возможно только при использовании специального насосного оборудования. Это вызвано тем, что такая среда способна существовать и в газообразной, и в жидкой фазе. Причем газовая фракция имеет равновесное состояния, что делает невозможным естественную транспортировку. Поэтому насос для перекачки сжиженного газа особенно необходим на объектах, работающих с сжиженным углеводородным газом, чаще всего – бутаном и пропаном. Сюда относятся автозаправочные станции, предприятия, где используются газовые горелки, резаки, а также организации, занимающиеся заправкой бытовых газовых баллонов.

Классификация насосов для СУГ

Промышленность выпускает насосы для перекачки сжиженного газа различной мощности, с отличиями в размерах, продуктивности и функциональных особенностях. По конструктивным признакам различают:

• Шиберные (объемные). Имеют роторный механизм нагнетания газовой среды. Принцип действия основан на вращении ротора с подвижными пластинами, способными двигаться в радиальной плоскости. Контактируя с поверхностью статора, они создают необходимые для перемещения газов условия. Через нагнетательную магистраль рабочая среда поступает из временной камеры к потребительскому оборудованию. Такие модели также называются пластинчатыми или центробежными насосами.
• Турбинные, или – вихревые. Работают по принципу самостоятельного всасывания через один из верхних патрубков за счет вращения вала, оснащенного крыльчаткой. Через зазоры между лопастями турбины и корпусом происходит вихревое закручивание газовой среды. За счет такого спирального движения усиливается давление и создается мощный напор, выталкивающий сжиженный газ в выходной патрубок.

Кроме конструктивных особенностей классификация учитывает отдельные категории с разной температурной стойкостью. К ним относятся низкотемпературные модели, работающие при критичных заморозках до -35 градусов и стандартные образцы, функционирующие в диапазоне от -20 градусов до +60 градусов.

Также различают несколько разновидностей по функциональным характеристикам:

• рабочее давление в пределах 1,2-1,6 МПа;
• параметры производительности – от 10 л/мин до 140 л/мин;
• всасывающая способность – на высоту от 5 до 300 метров;
• показатель дифференциального давления – в пределах 1,4 МПа-1,6 МПа.

Разные модификации насосов для перекачки сжиженных газов эксплуатируются при работе с наземными или подземными газовыми резервуарами.

---

---
