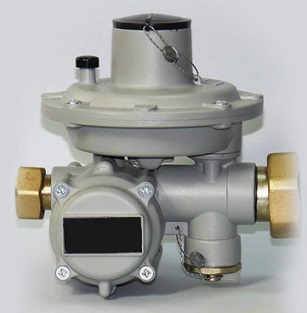

Регуляторы давления газа

Основной функцией регулятора давления газа является стабилизация выходного давления в трубопроводе и его поддержание в заданном диапазоне независимо от интенсивности потребления и колебаний давления на входе. Регулятор давления газа имеет следующую принципиальную конструкцию:

• Датчик давления – оснащен чувствительным сенсором, постоянно отслеживающим измеряемый параметр рабочей среды. При превышении критических величин он отправляет сигнал регулятору;
• Задатчик – устройство, на котором устанавливаются граничные величины рабочих параметров. С ним сверяется регулятор при сопоставлении реальных значений поступающих от датчика давления. В качестве механизма задатчика используется затвор или устройство с мембраной;
• Регулятор – исполнительный механизм меняющий степень открытия клапана. В качестве рабочего органа используется мембрана или эластичный затвор.

В связи с высокой потребностью в автоматическом управлении рабочей газовой средой было разработано множество вариантов регуляторов давления. Но при их выборе особое внимание следует уделить ответственным поставщикам промышленного оборудования, таким как ООО РУСЬКРАНСНАБ, поскольку издержки от использования низкокачественного оборудования неизвестного происхождения в этой области могут быть особенно велики.

Классификация по основным параметрам

Модели регуляторов давления газа, представленные на современном рынке газотранспортного оборудования, существенно различаются по конструкции и области применения, что позволяет разделить их следующим образом:

По давлению. Это комплексная характеристика определяющая отношение давления входящего и исходящего потока рабочей среды. В свою очередь такие модели делятся на устройства с давлением

• Высоким – низким;
• Высоким – средним;
• Средним – низким.

При этом сами границы значений давления, определяющие классификацию в устройствах, достаточно размыты. Как правило, имеются следующие определения:

• Высокие – более 0,3 МПа;
• Среднее – 0,05-0,3 МПА;
• Низкое – 0,001 – 0,05 МПа.

По типу конструкции. Определяются по количеству ступеней изменения параметра – редуцирования. Различают устройства с одной ступенью, двухступенчатые и многоступенчатые комбинированные. Так же имеются различия в предохранительных клапанах, сбросный или запорный. Некоторые модели могут оснащаться обоими типами клапанов

---

---
