Текстолит

В промышленности сегодня широко применяется материал под названием текстолит. Этот материал обладает рядом свойств, позволяющих использовать его в электротехнике, электронике, машиностроении, автомобилестроении. Приобрести его сегодня не проблема: вот ссылка на сайт компании, поставляющей качественный текстолит.

О материале

Текстолит представляет собой слоистый пластик, получаемый путем горячего прессования. Этот материал обладает свойствами диэлектрика, поэтому его используют в качестве подложек для различных плат в электронике. С другой стороны, текстолит имеет отличные механические характеристики, что позволяет изготавливать из него шестерни, втулки, прокладки и другие механические детали, заменяющие подобные детали из металла.

Технология производства

В состав текстолита входят:

  • тканая или нетканая материя (бязь, миткаль, шифон) из натуральных, синтетических или минеральных нитей;
  • полимерные смолы (кремнийорганическая, эпоксидная).

При использовании в качестве основы стеклотканей получают особый вид материала – стеклотекстолит.

При изготовлении материала вначале производятся операции по соответствующей подготовке смол, лаков, тканей. Далее при температуре 30-40°С ведется пропитка рулонов тканевой основы, после чего заготовку отжимают и сушат при температуре +120°С. Подсушенные заготовки режут на части и укладывают пакетами в несколько слоев. Затем их нагревают и охлаждают под высоким давлением. В конце процесса производят обрезку листов.

Марки текстолита

Необходимые характеристики и свойства текстолита определяются ГОСТ 5-78, а также более старыми документами ГОСТ 5385-74 и ГОСТ 2974-5.

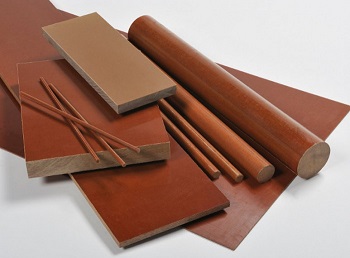

Текстолит выпускается в виде листов и стержней. Согласно ГОСТ листовой текстолит может изготавливаться толщиной от 0,5 до 80 -110 мм, шириной от 450 до 950 мм и длиной от 600 до 1950 мм (ГОСТ 5-78). Материал в форме стержней может иметь диаметр от 8 до 60 мм и длину от 350 до 550 мм (ГОСТ 5385-74).

ТекстолитВ соответствии с ГОСТ различают следующие основные марки материала:

  • ПТ –поделочный текстолит. Недорогой материал. Из него изготавливаются детали для небольших нагрузок;
  • ПТК – поделочный конструкционный. Из него изготавливают более качественные и дорогие    изделия. Например, шестерни или червячные передачи;
  • ПТМ-1, ПТМ-2 - металлургический. Материал устойчив к трансформаторному маслу, имеет    высокий температурный диапазон использования (до +120°С);
  • марки А и Б относятся к электротехническому материалу. Эти марки используются для печатных плат. Они имеют высокие изоляционные характеристики. Изготавливаются в виде  тонких листов;
  • ПТН – материал выполняется на    основе нетканого материала. Имеет высокие прочностные характеристики и предназначен для изготовления силовых деталей.


К текстолитам также относятся асботекстолит и стеклотекстолит. Первый выполняется на основе асбестовой ткани. Благодаря этому материал может работать при повышенных температурах. Например, в тормозных устройствах или в двигателях. Второй материал обладает повышенной прочностью, влагостойкостью и имеет высокое удельное сопротивление.

В разделе технических требований ГОСТ на текстолит приведены показатели механических (разрушающее напряжение при изгибе и растяжении, ударная вязкость, водо- и термостойкость) и электрических (удельное сопротивление, пробивное напряжение, диэлектрическая проницаемость) свойств материала, которым должны соответствовать характеристики изготовленного текстолита.
