Разновидности электропроводов, наиболее часто применяемые

Представить сегодня нашу жизнь без электричества сложно. Передвижение транспорта, освещение помещений и улиц, связь, интернет, космос – работа этих направлений требует потребление электроэнергии. А как доставить эту энергию до каждого потребителя? Как передать массивы информации в каждую точку?

Определение электропроводов

Как известно, электроэнергия по воздуху не передается, она доставляется по электропроводам. Разобраться в многообразии проводников не каждому под силу. В разговорной речи у непросвещенного человека такие понятия как «провод» и «кабель» – синонимы. Впрочем, ГОСТ расставил все определения по своим местам.

Проводами называют кабельное изделие, с одной или несколькими жилами, которые могут быть изолированными или неизолированными. Последние образуют одну многопроволочную жилу. Эта конструкция может быть защищена неметаллической оболочкой, чаще полиэтиленовой.

Кабель электромонтажный имеет то же определение, за исключением того, что жилы в нем заключены в изоляцию, поверх которой часто предусматривается защитный покров (броня).

Виды проводов

По назначению разделяют на:

• монтажные (применяются для соединения устройств в электроаппаратуре и электрощитах. Различают многожильные и одножильные);
• силовые (применяются для электрического монтажа открытой электропроводки воздушных электролиний).

Виды кабелей

• силовые (применяются для передачи и питания электроэнергией энергоустановок повышенной мощности, обладают разными классами изоляции и слоями защиты);
• контрольные (нашли применение в низковольтных линиях противопожарной и охранной сигнализации, а также в системах «Умный дом»);
• управления (применяются для соединения электронных блоков управления и датчиков в автоматизированных системах);
• связи (необходимы для передачи и обмена разных информационных сигналов, пример – сетевая «витая пара»);
• радиочастотные (для высокочастотных сигналов в радиоэлектронной аппаратуре, например, телевизионный).

Маркировка кабельных изделий

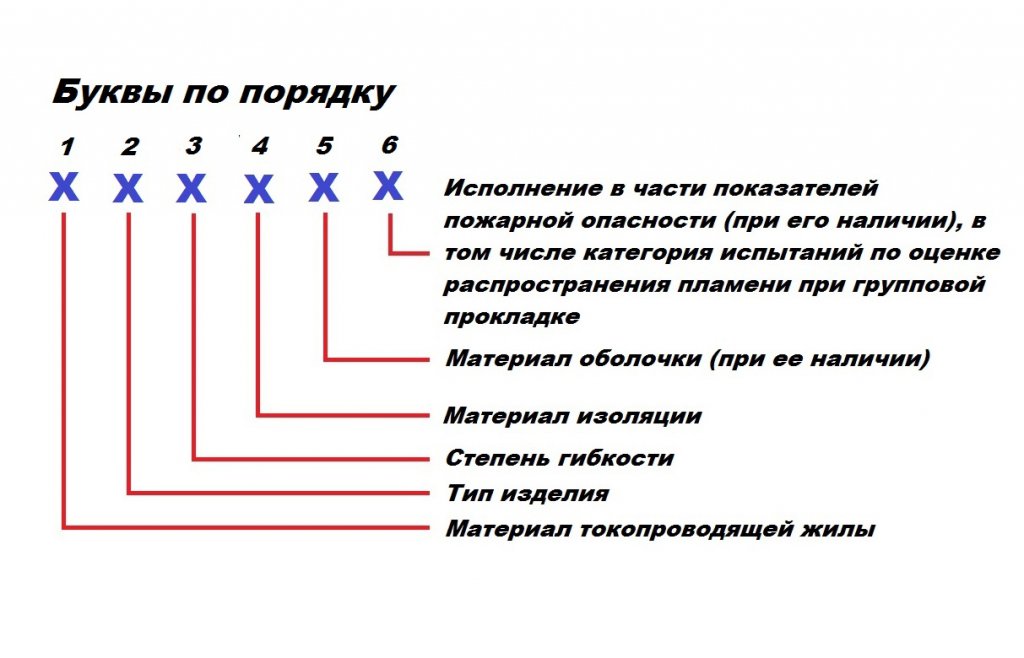

Материал, количество слоев изоляции, противопожарная, химическая и климатическая стойкость, технические характеристики жил определяется маркировкой изделия. В зависимости от сферы применения кабельным изделиям присваивают буквенно-цифровое наименование (ГОСТ 31947-2012). Данный ГОСТ в измененной редакции No 1 введен в действие с 01.02.2021. Расположение и название букв и цифр, как и их отсутствие, определяют конкретные свойства и показатели кабеля, указывая на определенные параметры. Чтобы разобраться в хитросплетении таких обозначений воспользуемся следующей подсказкой.

Рассмотрим пример расшифровки кабельного изделия:

• КуГВП-ХЛ 56 (РЕ, N) ТУ

Кабель марки КуГВП в климатическом исполнении ХЛ, гибкий (Г), в поливинилхлоридной оболочке (В) с полиэтиленовым защитным покровом (П), с тремя основными медными жилами (отсутствует буква А), медной нулевой и жилой заземления номинальным сечением 6 мм.

• АППВ-ХЛ 2х2,5 Ж.

Провод марки АППВ в климатическом исполнении ХЛ, с двумя алюминиевыми жилами сечением 2,5 мм с желтым цветом изоляции (Ж).

Расшифровку буквенных обозначений можно найти в вышеупомянутом ГОСТе (тут ссылка)

Цветная маркировка

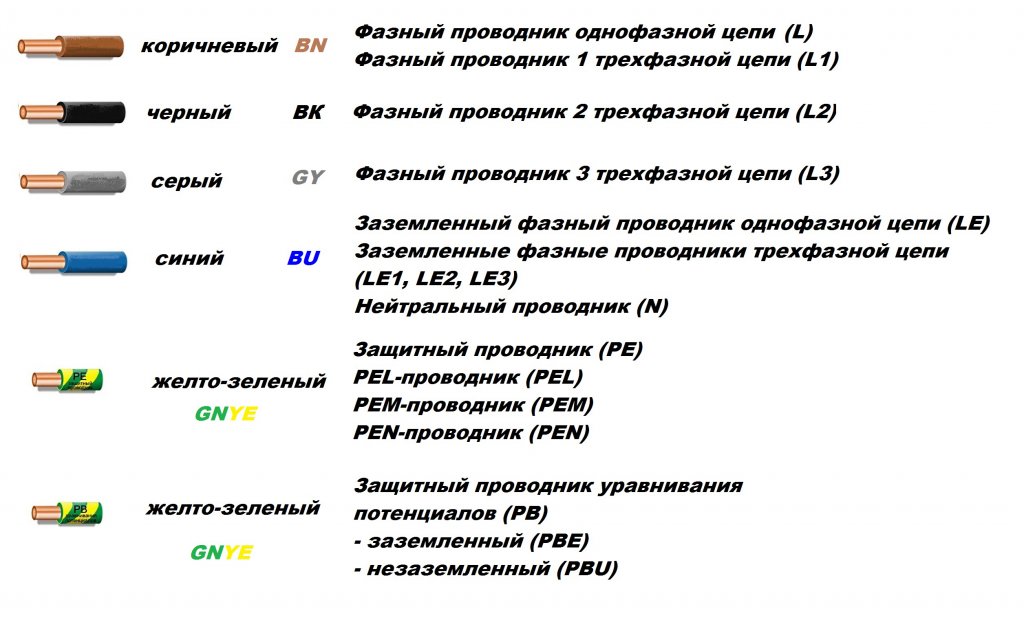

Идентификация проводников цветовым кодом и буквенно-цифровым обозначением осуществляется согласно ГОСТ Р 50462-2009 (МЭК 60446:2007) на рисунке ниже.

Важно! В некоторых случаях цвета проводников могут использоваться для соединений, которые не соответствуют общим правилам. В таких случаях провод маркируется отдельно дополнительными бирками.

Как оказывается не такое уж и сложное дело разобраться в наименовании кабельной продукции. Вооружившись полученными знаниями, можно смело идти за покупками.
