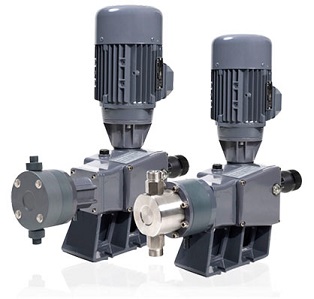

Плунжерные насосы

В некоторых областях промышленности и в бытовых условиях используются плунжерные насосы (ПН). Такие изделия обеспечивают получение повышенного давление в рабочей камере и имеют высокую производительность. Современные плунжерные насосы можно приобрести, например, на сайте поставщика вакуумного оборудования prodataontheweb.com”.

Принцип действия

ПН представляет собой вакуумный прибор, в котором в рабочей цилиндрической камере передвигается металлический шток, называемый плунжером. При его движении в одну сторону в камере создается вакуум, происходит открытие клапана впуска, после чего жидкость или газ всасываются в камеру. При перемещении штока в противоположном направлении клапан впуска закрывается, открывается клапан выпуска и жидкость или газ выталкивается в трубопровод.

Виды

В зависимости от назначения и конструкции выделяют различные типы ПН:

• одно- и двустороннего действия;
• с горизонтальным и вертикальным исполнением;
• одно- и многоплунжерные;
• ручные и механические.

В ПН двустороннего действия работают обе полости цилиндра. Такая конструкция позволяет увеличить вдвое количество перекачиваемой смеси.

ПН с одним плунжером подвержен сильной пульсации, что ухудшает его надежность. Использование ПН с 2 или 3 плунжерами уменьшает пульсации агрегата.

Устройство

Устройство ПН зависит от его вида. В одноплунжерном насосе плунжер совершает возвратно-поступательное движение с помощью электродвигателя через систему механической передачи (например, червячную передачу, эксцентрик). В многоплунжерных ПН для передачи движения используется коленчатый вал.

В отличии от поршневого насоса в ПН шток не касается стенок рабочей камеры, благодаря чему возрастает ресурс оборудования. Структура ПН позволяет получить минимальный зазор между штоком и поверхностью камеры, что обеспечивает более высокое, чем в поршневом насосе, давление в камере. Кроме того, в ПН путем регулирования расстояния хода плунжера имеется возможность точного изменения объема рабочей камеры насоса и использовать такой агрегат в качестве дозатора.

Достоинства и недостатки

По сравнению с другими видами вакуумных насосов ПН имеет следующие повышенные характеристики:

• производительность (от долей до 10 000 л/мин.);
• создаваемое давление (от сотен до 3500 бар);
• кпд (до 90%);
• надежность и долговечность.

При отличных характеристиках изделия имеют относительно низкую цену. К недостаткам ПН можно отнести наличие вибрации при работе, а также большой вес и габариты.

Области применения

Насосы с плунжером широко используются в:

• металлургии;
• нефтехимической промышленности (бурение скважин, дозировка составляющих веществ);
• медицине и фармацевтике;
• энергетике и машиностроении (электроприводы).

---

---
