Вакуумные печи

Во многих отраслях современного производства применяются системы, работающие в условиях вакуума. Для создания таких систем требуется специализированное промышленное вакуумное оборудование, в том числе вакуумные печи (ВП).

Описание

Вакуумные печи являются одним из важнейших элементов вакуумного оборудования. Они предназначены, в первую очередь, для получения высококачественных изделий из металла и керамики. Благодаря низкому давлению и отсутствию в термокамере вредных газов можно получить сверхчистый сплав металлов или обработать изделие при высокой температуре.

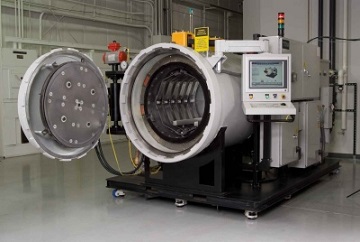

Вакуумная печьВ состав типовой ВП входят термокамера и вакуумный насос (ВН). После помещения внутри термокамеры заготовки и ее герметизации с помощью ВН происходит откачка воздуха до заданного уровня. Далее согласно технологическому процессу происходит нагрев заготовки или ее расплавление. После окончания обработки производится выгрузка деталей.

Классификация

Вакуумные печи разделяются по ряду признаков:

  • по конструкции;
  • по принципу действия;
  • по назначению;
  • по типу загрузки.

Конструкция

Существуют два вида конструкции ВП:

  • ретортный;
  • камерный.

В первом случае нагреватели установлены вне камеры, а во втором случае нагреватели размещены внутри камеры.

Принцип действия

По принципу действия вакуумные печи делятся на:

  • Дуговые.
  • Индукционные.
  • Термические.
  • Водородные.

В печах первого типа в качестве источника тепловой энергии используется электрическая дуга. При этом существуют ВП с дугой прямого и косвенного действия. В первом случае дуга образуется между электродом и расплавляемым металлом, а во втором – дуга загорается между двумя электродами, а тепловая энергия передается образцу через излучение.

В индукционных печах нагревание образца производится с помощью индукционных токов высокой частоты. Преимущество такого рода нагревателей состоит в том, что нагревается только заготовка, а сама печь не нагревается. В результате вся тепловая энергия концентрируется в образце, что увеличивает эффективность такого метода.

Термические ВП оборудованы тепловой пушкой, с помощью которой тепловой поток направляется в любую точку камеры.

Водородная ВП позволяет производить операции по спеканию или термообработке деталей в восстановительной среде водорода. Нагрев заготовок осуществляется в этом случае с помощью токов высокой частоты. Для обеспечения безопасности водородная печь имеет взрывозащищенный корпус.

Назначение

Промышленность выпускает следующие основные типы вакуумных печей:

  • плавильные. Для расплава различных металлов и материалов;
  • для азотирования. Происходит проникновение азота в наружные слои деталей из низкоуглеродистой стали, титана, молибдена, что повышает прочность изделий;
  • для цементации. Увеличивается прочность наружных слоев деталей при сохранении пластичности сердцевины;
  • для закалки и отжига. Повышается качество изделий из стали и цветных металлов;
  • для спекания. После сильного разогрева заготовок ВЧ токами производится спекание их в вакууме или в среде инертных газов;
  • для пайки. Поверхность пайки при этом не окисляется и не темнеет, а внутренней слой пайки формируется без трещин и пор.

Загрузка

В зависимости от метода загрузки ВП подразделяются на:

  • шахтные. Загрузка осуществляется вертикально сверху;
  • камерные. Загрузка осуществляется горизонтально;
  • колпаковые. Камера устанавливается под нагревательный колпак, а загрузка осуществляется снизу.

Применение

Широкое распространение вакуумные печи получили благодаря возникновению необходимости термической обработки некоторых легко окисляющихся сплавов и материалов (титан, цирконий), используемых в ведущих отраслях промышленности.

Сайт: vacuumdom.com Нагрев в вакууме позволяет защитить материал от окисления, а также уменьшить содержание в нем газов, окислов и других примесей. Это помогает получить изделия с повышенными механическими характеристиками, что очень важно для машиностроения и, особенно, аэрокосмической промышленности.

Кроме того, такие печи позволяют получить температуры, гораздо более высокие, чем при нагревании в атмосфере.
