Промышленные трансформаторные подстанции

Трансформаторные подстанции (ТП) играют большую роль в системе электроснабжения потребителей. Эти агрегаты служат для приема, преобразования и распределения электроэнергии.

Состав трансформаторной подстанции

Основным элементом ТП является силовой трансформатор (СТ). Это устройство предназначено для преобразования напряжения сети как в сторону повышения, так и в сторону понижения. Повышающие СТ, как правило, располагаются в местах генерирования электроэнергии для обеспечения более низких потерь при передаче электроэнергии на большие расстояния. Понижающие СТ необходимы для обеспечения потребителей электроэнергией с рабочим сетевым напряжением в 220/380 В.

Кроме СТ в состав подстанций входят вспомогательные устройства:

• блок управления;
• выключатели высокого напряжения (ВН);
• приборы контроля ВН и низкого напряжения (НН);
• средства защиты (от ВН, молний);
• система заземления.

На сайте компании ООО ЭПА можно ознакомиться с примерами совремеменных трансформаторных подстанций, представленных сегодня на рынке.

Виды трансформаторных подстанций

В зависимости от выполняемых функций ТП подразделяются на 4 типа:

• Узловая распределительная (УРП).
• Главная понижающая (ГПП).
• Глубокого ввода (ПГВ).
• Трансформаторный пункт (ТП).

ТП первого типа предназначена для распределения поступающей от энергосистемы электроэнергии по ПГВ. При этом поступающее на УРП напряжение 110…220 кВ может частично понижаться или оставаться в первоначальном виде. Чаще всего УРП располагаются вне территории предприятия и находятся в ведении электроснабжающей организации.

ГПП получает электроэнергию с напряжением 35…110 кВ от районной распределительной сети, понижает его и подает электричество на предприятие.

ПГВ располагаются вблизи энергоемких производств. На ПГВ подается энергия с напряжением в 35…220 кВ от центрального распределительного пункта предприятия или непосредственно от центра энергоснабжения.

ТП преобразуют высокое напряжение 6, 10 или 35 кВ в напряжение 220/380 В, которым питаются потребители. В промышленности ТП называют цеховыми подстанциями. При этом в ТП могут устанавливаться 1 или 2 СТ.

В зависимости от места установки ТП в питающей линии различают:

• тупиковые. На ТП питание подается отдельной линией или она является конечной в магистрали;
• проходные.ТП включены в рассечку магистрали;
• ответвительные. Для питания ТП используются ответвления от основных линий.

По конструкции ТП разделяются на сборные (СТП) и комплектные (КТП). СТП отличаются тем, что для них вначале изготовляются отдельные элементы, из которых собирают блоки и узлы. На следующем этапе из узлов монтируют ТП.

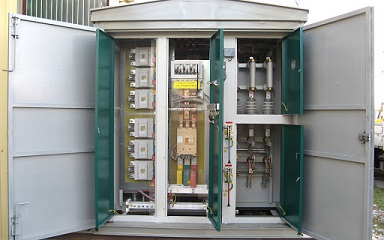

КТП состоят из комплектных блоков, которые изготовляются на заводе. Затем блоки доставляют на место сборки, где их монтируют и подключают к сети.

Промышленность выпускает несколько видов КТП, имеющих различную конструкцию и возможности по их установке:

• мачтового исполнения для установки на столбах;
• для внутренней установки;
• утепленные (для использования при низкой температуре);
• киосковые (для сельского хозяйства).

---

---
