Сварочные источники

Одним из распространенных видов неразъемного соединения металлических частей является электродуговая сварка. При такой сварке за счет прохождения через электрод и свариваемые детали тока большой величины происходит плавление металла, после остывания которого образуется прочный шов. Важными элементами оборудования для обеспечения данного процесса являются сварочные источники (СИ) тока. По ссылке https://techsvarka.ru/esab-origo-mig-5004i-380-440 можно подробно ознакомиться с характерным примером такого устройства.

Виды

Особенность дуговой сварки состоит в том, что для ее реализации требуется источник тока, выдающий большие значения (до 500 А) при относительно небольших напряжениях. При этом ток может быть как постоянным, так и переменным. Поскольку напрямую электросеть не может обеспечить такие параметры, то для сварки требуются преобразователи сетевого напряжения.

Основные требования к сварочным источникам:

  • наличие плавной регулировки тока;
  • обеспечение стабильного горения дуги;
  • обладание хорошими динамическими характеристиками.

Важным требованием к параметрам сварочного источника является согласование его вольтамперной характеристики (ВАХ) с характеристикой сварочной дуги. Поскольку ВАХ дуги нелинейна, то для стабильности различных режимов сварки должны использоваться источники с падающей, пологой или восходящей характеристиками.

На практике для ручной сварки используются следующие виды СИ:

  • трансформаторы;
  • выпрямители;
  • инверторные преобразователи.

В сварочном полуавтомате, предназначенном для сварки в среде защитных газов (MIG/MAG), источник тока может быть встроенным или использоваться автономно. Также такой блок встраивается в сварочный автомат.

Трансформатор

Трансформатор – наиболее простой и дешевый вид источника переменного тока для сварки. Регулировка величины тока в такой системе осуществляется за счет изменения зазора в сердечнике трансформатора и путем переключения секций витков намотки.

Особенностью такого источника является то, что переменный ток временами переходит через нулевое значение, при котором дуга гаснет. Поэтому дуга становится нестабильной, увеличивается разбрызгивание металла, а качество сварки ухудшается. Недостатком такого СИ является также невозможность его использования при сварке нержавеющих сталей.

Выпрямитель

Выпрямитель является наиболее простым устройством для получения сварочного постоянного тока. При использовании постоянного тока повышается стабильность дуги, увеличивается толщина плавления, повышается качество сварки. В состав сварочного выпрямителя (СВ) входят понижающий трансформатор, выпрямительный блок на диодах или тиристорах, а также система управления и защиты. При этом для СВ более желательно использовать трехфазную мостовую схему, поскольку в этом случае выпрямленный ток будет иметь более сглаженную форму.

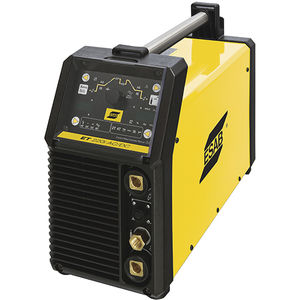

Сварочный источникРегулировка тока и вольтамперной характеристики в СВ осуществляется механическим или электронным методами. В первом случае производят изменение величины зазора в сердечнике трансформатора или переключают секции витков. Во втором случае управление производится с помощью тиристоров или последовательно включенного транзисторного блока. Использование электронных методов позволяет получить источники с различными ВАХ.

Инвертор

Инверторный СИ является наиболее современным устройством с отличными характеристиками. Особенностью такого агрегата является отсутствие силового сетевого трансформатора. Благодаря этому прибор имеет малый вес и небольшие размеры.

Схема устройства включает двойное преобразование напряжения. Вначале сетевое напряжение 50 Гц преобразуется в постоянное напряжение. Далее генератор вырабатывает переменное напряжение в 50 -200 кГц, которое понижается и вновь подвергается выпрямлению. Полученный на выходе постоянный ток используется для сварки.

Достоинства:

  • высокий кпд (до 95%);
  • стабильная работа при скачках напряжения в сети;
  • точная регулировка тока;
  • средства защиты (от залипания, от кратковременных замыканий, быстрый поджиг);
  • малые габариты и масса.

К недостаткам инверторного источника можно отнести высокую цену, необходимость обслуживания и дорогой ремонт.
