Преимущества бесштоковых пневмоцилиндров

Мысли о трансформации сжатого воздуха в действенную энергию для реализации различных работ посещала головы великих физиков на протяжении долгого времени. И, наконец, настал ключевой момент, когда была разработана пневматическая конструкция. Особая популярность имеется у бесштоковых пневмоцилиндров , механизм и особенности которых будут рассмотрены далее. Но прежде чем это сделать, следует окунуться в суть работы самой пневматической системы.

Секрет механизма

Пневматическая система включает в себя пневмопривод, внутри которого происходит сублимация давления воздуха в особую механическую энергию. Также, воздух направляется в пневмоцилиндр, где та самая энергия сжатого воздуха, преобразовываясь, начинает движение поршня. Устройства на основе прошивки, маркировки и чеканки в полной мере используют пневмоцилиндр, ведь их принцип работы как раз базируется на ударном воздействии.

Функционал

Различает две категории пневмоцилиндров (в зависимости от их функциональности):

  • односторонние – движение поршня осуществляется в одном направлении, на что полностью оказывает влияние энергия сжатого воздуха. Обратное движение поршня осуществляется уже за счет своей массы или возвратной пружины.
  • двусторонние – под прямым воздействием сжатого воздуха возвратно-поступательные процессы проистекают в обоих направлениях.

А вот те пневмоприводы, где шток отсутствует, а между кареткой и поршнем имеется механическая связь, называются бесштоковыми.

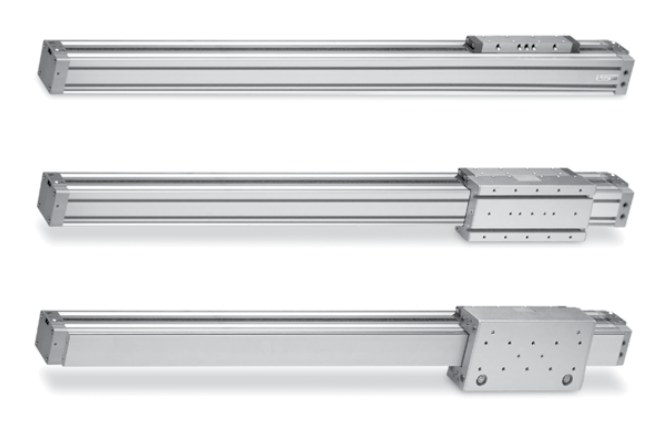

Бесштоковые пневмоцилиндры серии 52

Сфера применения
Невозможно определить лишь одну сферу деятельности, где применяется пневматический агрегат, поскольку без него не могут обойтись:

  • машино- и приборостроение;
  • металлургия (обрабатывающая, сварочная, литейная отрасли);
  • деревообработка;
  • легкая промышленность;
  • сборка и упаковка различного технологичного оборудования.

Когда требуется высокий уровень надежности, прочности и отсутствие каких-либо утечек, пневмоцилиндры являются идеальным вариантом.

Бесштоковые пневмоцилиндры: взгляд вовнутрь

В основе производства бесштоковых пневмоцилиндров не что иное, как профилированные трубы. В них с боковой стороны проделывается длинный проем, где осуществляется монтаж магнитного поршня с двумя (внешней и внутренней) довольно гибкими сжимающими полосами из стали. Это необходимо, дабы обеспечить полную герметизацию проема и недопущения попадания пыли, грязи. Суппорт под видом пары магнитов передвигается в пределах внешней стороны, а вот поршень перемещается внутри.

На что следует обратить внимание?

В номенклатуре компании Aircrafter представлены две серии бесштоковых пневмоцилиндров (серия 50, серия 52). При выборе необходимо акцентировать внимание на следующих нюансах:

  • присутствие магнитного кольца на поршне пневмоцилиндра;
  • требование резкого торможения по окончанию хода благодаря винтовой системе, находящейся в деталях демпфирования;
  • ниличие подшипников качения/скольжения, а также различной протяженности ходовых действий каретки.






  •
