Уменьшение потерь в трансформаторе

Уменьшение потерь холостого хода

Уменьшение потерь холостого хода трансформатора можно достичь применением более современных сортов стали с улучшенными магнитными свойствами. Под улучшенными магнитными свойствами подразумевается сталь обладающая низкими удельными потерями и низкими затратами энергии на намагничивание. В основном к таким сортам стали относится холоднокатаная электротехническая сталь.

Однако холоднокатаная электротехническая сталь имеет некоторые недостатки, выражающиеся в ухудшении ее магнитных характеристик при механической обработке при продольной и поперечной резке, изгибам и сжатию при сборке магнитопровода, а также ударам при транспортировке.

Уменьшения потерь холостого хода добиваются также, применением более совершенных методов изготовления магнитопроводов трансформатора. При изготовлении магнитопроводов в его углах используют косые стыки пластин сопряженные друг с другом с большой точностью. Все чаще применяются стыковые магнитопроводы со стержнями изготовленными из плоских пластин и ярем навитых из лент электротехнической стали.

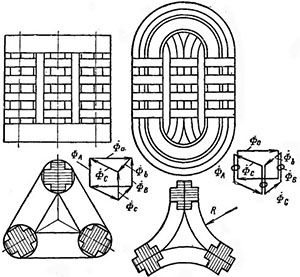

Пространственные магнитные системы

Рисунок 1. Пример пространственных магнитных систем

Вместо сквозных шпилек стягивающих магнитопровод используют бандажи.

Уменьшение потерь короткого замыкания

Для уменьшения потерь короткого замыкания в трансформаторе необходимо уменьшить плотность тока в обмотках. Как известно, плотность тока уменьшается с увеличением сечения проводника. Если для изготовления обмоток использовать медный провод увеличенного сечения, то последует значительное увеличение массы обмоток и их удорожание. Поэтому очень часто, для изготовления обмоток, используют алюминиевый провод. Кроме этого увеличение сечения провода увеличивает механическую прочность обмотки при возникновении токов короткого замыкания, что существенно при применении не металлических (не магнитных) конструктивных элементов трансформатора.

Уменьшение добавочных потерь

К добавочным потерям можно отнести потери от вихревых токов наводимых полями рассеяния.

Эффективными средствами борьбы с такими видами потерь являются: применение магнитных шунтов из электротехнической стали, которые позволяют локализовать поля рассеяния; применение конструктивных элементов трансформатора изготовленных не из магнитных материалов; рациональная укладка витков обмоток для уменьшения радиальной составляющей поля рассеяния.
