Указатели напряжения электрических цепей

Безопасность работы электрика предполагает использование указателя наличия напряжения в сети. Обычно такие приборы компактны и могут быть вмонтированы в рабочий инструмент, например, так называемые «пробники», встроенные в отвёртки. Достаточно прикоснуться этим инструментом к оголённому контакту, чтобы определить наличие напряжения в сети. Индикатором в таких устройствах обычно служит светодиод. Указатели напряжения — это большое семейство устройств, от простых индикаторов, до профессиональных цифровых приборов, которые не только указывают на наличие напряжения в сети, но и показывают параметры тока.

Классификация и принцип действия указателей напряжения

В основном контактные указатели напряжения разделяются так:

  • Однополюсные;
  • Двухполюсные.

Преимущество двухполюсных приборов заключается в большей безопасности и универсальности. Они действуют при переменном и постоянном токе в сети, а также не используют в качестве «массы», заземления тело человека. В качестве примера рассмотрим простой однополюсный прибор, который наглядно демонстрирует принцип действия указателей напряжения. Он состоит из таких элементов:

  • Контакты;
  • Резистор;
  • Индикаторная лампа.

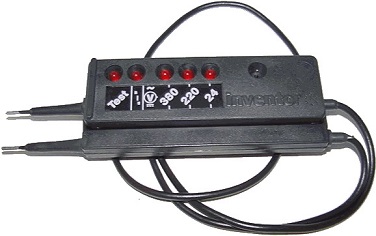

указатель напряженияПри прикосновении к сети нужно приложить палец к контакту в верхнем торце, тогда возникает разность потенциалов (если в проводке есть ток). Тело человека служит здесь в качестве заземления, т.е. возникает так называемое «замыкание на массу», по цепи прибора проходит ток и индикатор загорается. Нельзя использовать это устройство только в цепи постоянного тока, т.к. лампа не загорается. Двухполюсные и бесконтактные приборы работают с любой цепью и параметрами тока, так как заземления им не требуется, они имеют свой заряд для создания разности потенциалов и действия индикатора.

Выбор указателя тока

Соблюдение техники безопасности и необходимое измерение параметров сети служат главными ориентирами при подборе указателя напряжения. Для непрофессиональной работы с обычной бытовой проводкой может быть достаточно и простого «пробника». Более сложные сети требуют профессиональных приборов, кроме того, они более безопасны. При этом нужно учесть, что в современных условиях даже бытовая сеть с напряжением 220 V и частотой 50 Гц, требует не только убедиться в наличии или отсутствии тока, но и замерить его показатели, т.е. указатель тока должен иметь и функцию вольтметра. Поэтому приобретать лучше более сложные приборы. Сейчас даже в примитивных сетях подключается электроника и элементы систем типа «умный дом», а они требовательны к значениям напряжения, следовательно, их необходимо измерять.

Таким образом лучше иметь прибор не только указывающий наличие напряжения, но и его величины. Это может сделать двухполюсной прибор, оснащённый индикатором, а также циферблатом или дисплеем. Все возможные потребности ещё лучше удовлетворит цифровой, бесконтактный указатель напряжения. Он полностью безопасен для электрика, обнаруживает скрытую проводку и имеет экран для вывода результатов измерений свойств сети.
