Трансформаторные подстанции

Вырабатываемая электроэнергия доставляется потребителям по электросетям, важным узлом которых является трансформаторная подстанция (ТП). Трансформаторные подстанции служат для преобразования и распределения поступающей на них электроэнергии.

Состав

Основной элемент ТП - силовой трансформатор (СТ), с помощью которого входное напряжение может повышаться или понижаться. Агрегаты первого типа обычно используются в местах генерации энергии для того, чтобы уменьшить потери в проводах при ее транспортировке. В местах потребления применяют ТП с понижением напряжения. Кроме СТ в ТП имеются и другие элементы:

• блоки управления;
• высоковольтные (ВВ) выключатели различных типов;
• блоки распределения высшего (ВН) и низшего напряжения (НН) ;
• устройства ВВ защиты;
• узлы заземления и молниезащиты.

Виды ТП

В системе снабжения электрической энергией используются следующие виды ТП:

• узловая распределительная (УРП);
• главная понизительная (ГПП);
• глубокого ввода (ПГВ);
• трансформаторный пункт (ТРП).

УРП - это центральная подстанция, на которую поступает электроэнергия с U= 110...220 кВ от системы энергоснабжения. С УРП энергия поступает на ПГВ, расположенные на территории завода.

На ГПП от районных сетей поступает энергия с U= 35...220 кВ, которая после снижения напряжения идет на предприятие.

ПГВ обычно расположена на территории завода. На нее поступает энергия с U=35...220 кВ. которой запитываются группы установок на предприятии.

ТРП - установка, в которой высокое U= 6... 35 кВ cнижается до 200 или 400 В. Это рабочее напряжение поступает потребителям.

В зависимости от способа подключения ТП к магистральной сети они бывают:

• тупиковыми (получают питание от отдельных линий);
• проходными (транзитные);
• ответвительными (питаются с помощью ответвлений от проходящих мимо магистралей).

Конструктивные особенности

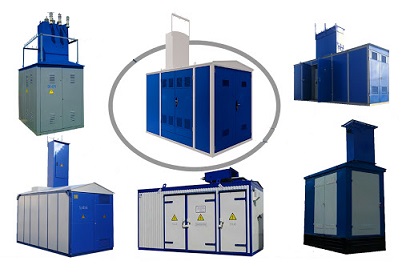

ТРП часто выполняются на основе КТП – комплектных подстанций. Эти изделия состоят из узлов, которые полностью изготавливаются на заводе. Конструкция КТП включает устройства ввода и вывода. Между ними могут быть включены от 1 до 3 СТ. Количество этих СТ определяется требованиями к надежности системы электропитания, которые зависят от типа потребителей. Для предотвращения аварий в КТП от КЗ, перегрузок, разрядов в атмосфере в устройстве применяются различные средства автоматики.

В зависимости от области применения КТП может иметь различные конструкции:

• закрытые (располагаются в цехах);
• открытые (для использования на воздухе. Например, киосковые или блочные КТП);
• с утепленнием (для использования на севере);
• мачтовые.

Кроме того, для оперативной доставки оборудования промышленность выпускает передвижные КТП, которые ставят на колесные шасси, салазки или ж/д платформу.

---

---
