Измерительные комплекты для измерений силы тока, напряжения, мощности

Чтобы с требуемой точностью измерить основные электрические параметры, такие как мощность, напряжение и величину электрического тока, нужно правильно подбирать электроизмерительные приборы и включать их цепь, требующую проверки. Как правило, современные приборы выпускаются комплектно, когда в одном корпусе размещается сразу несколько измерительных устройств, точно соответствующих измеряемым параметрам. Обычно при пуско-наладке используются компактные переносные комплекты с классом точности, составляющим 0,5 – 1, но иногда при измерении характеристик электрических машин используются измерительные комплекты более в высокой точности.

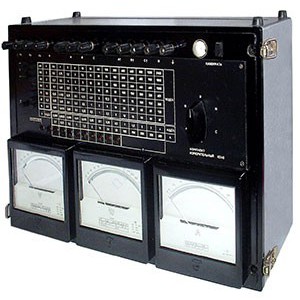

В качестве примера можно рассмотреть широко востребованный прибор К505, работающий в цепях с одной и тремя фазами, и рассчитанный на трёхпроводные и четырёхпроводные цепи с переменным током. Нагрузка фаз при пользовании таким прибором может быть равномерной и неравномерной.

Использовать комплект можно как при пуско-наладке, так и в процессе дальнейшей эксплуатации:

• генераторов;
• трансформаторов;
• электрических сетей любого назначения;
• производительных промышленных установках.

В цепях с переменным током всегда используются электромагнитные устройства, измеряющие напряжение и электрический ток. Для измерения мощности в измерительные комплекты включены ферродинамические ваттметры (в некоторых случаях — электродинамические). При необходимости измерений в цепях постоянного тока в комплекты включают магнитоэлектрические амперметры и вольтметры, у них равномерная шкала, повышенная точность измерения и надёжная защита от магнитных полей. При выборе комплекта для измерений нужно предварительно оценить величины измерения. Если в комплекте предусмотрены аналоговые шкалы, следует подобрать параметры так, чтобы показания снимались во второй половине измерительной шкалы, ближе к её концу.

Основные преимущества измерительных комплектов:

• переносное мобильное устройство;
• диапазон измерений достаточно широк для использования в установках из различных промышленных областей;
• единый прочный корпус, с высокой степенью защиты. Как правило, степень защиты IP54;
• компактность и небольшой вес;
• измерение возможно по всем требуемым параметрам и по трём фазам;
• возможно питание от внешней сети или от стандартного набора аккумуляторов.

Помимо измерительных устройств в состав комплекта входит трансформатор тока и фазоуказатель. Для мгновенных замеров большинство комплектов оснащается токопроводящими клещами. Если измерения проводятся в трёхпроводных цепях, при трёхфазном токе, используется искусственный ноль, всегда включаемый в схему таких приборов. В комплектацию включаются возможные схемы измерения для различных вариантов сетей.

---

---
