Модульные водогрейные котельные

Для обеспечения зданий и сооружений горячей водой и теплом, необходимых для комфортного существования человека и эффективной работы предприятий, используются водогрейные котельные. Одним из типов таких установок являются модульные водогрейные котельные (МВК).

Основные разновидности

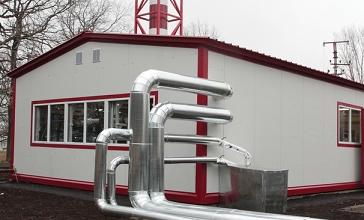

МВК полностью собирается в заводских условиях, что увеличивает надежность установки и облегчает ее монтаж на месте применения. Конструкция МВК, как правило, представляет собой металлический блок-бокс с установленным внутри него оборудованием. Стены бокса утепляются и укрепляются сэнвич — панелями. МВК можно легко перемещать с помощью автомобильного или ж/д транспорта и устанавливать на легком основании возле потребителя тепла.

Комплектация МВК и его оборудование зависят от типа применяемого топлива. В качестве топлива могут быть использованы:

• природный газ;
• сжиженный газ;
• дизельное топливо (ДТ);
• твердое топливо (дрова, уголь, пеллеты).

Большинство МВК рассчитаны на несколько видов топлива. Например,  водогрейная котельная серии УМК 2000 рассчитана на использование природного газа, сжиженного газа или ДТ. Обычно конструирование МВК осуществляется по индивидуальному заказу, но существуют типовые модели установок определенной мощности.

Стандартный состав оборудования МВК для газа или ДТ  включает:

• один или несколько котлов необходимой мощности;
• горелки – газовые, дизельные или комбинированные;
• насосное оборудование;
• пункт подачи ДТ или регулирования газа;
• пульт КИП и А.

Кроме того, в состав МВК может входить дополнительное оборудование – теплообменники, приборы учета тепловой энергии, средства дистанционного управления, дымовые трубы.

Средства автоматики

В большинстве случаев поставляемые МВК снабжены средствами автоматизации, что позволяет часто обходиться без обслуживающего персонала. Система автоматики (СА) имеет два режима работы:

• автоматический. Этот режим регулирует работу котлов с целью поддержки заданной температуры в сетевом трубопроводе;
• ручной режим. Регулировка температуры воды в котле осуществляется с помощью термостата, расположенного на панели управления.

Система автоматики позволяет также настраивать температуру теплоносителя в зависимости от температуры атмосферы и теплоотдачи теплоносителя. При нарушении технологического процесса теплонагрева СА останавливает работу котлов. К таким нарушениям относятся:

• превышение допустимого давления воды;
• превышение допустимой температуры в котле;
• аварийное отключение циркулярного насоса или вентилятора дымоудаления.

Система автоматизации управления (САУ) может иметь более сложную структуру с использованием процессора и программного обеспечения. САУ также может выполнять:

• контроль концентрации вредных газов в помещении МВК и отключение газа при превышении ПДК;
• контроль возникновение пожара и подачу звуковых и световых сигналов на панель диспетчера;
• разрешение доступа в помещение МВК и подачу сигнала о несанкционированном доступе на панель диспетчера.

Преимущества

МВК имеют следующие преимущества:

• широкий модельный ряд (мощность от 0,1 до 30 МВт);
• возможность работы на любом топливе;
• быстрый монтаж установки. Возможность многократного монтажа и демонтажа;
• относительно невысокая стоимость;
• экономичность;
• возможность полной автоматизации и отсутствие необходимости постоянного обслуживания.

---

---
