Втулочные наконечники НШВИ

В интернет-магазине REMITEK.RU можно приобрести оптом и в розницу наконечники серии НШВИ. Товар доставляется: по Москве — курьерской службой, по России — компаниями-перевозчиками.

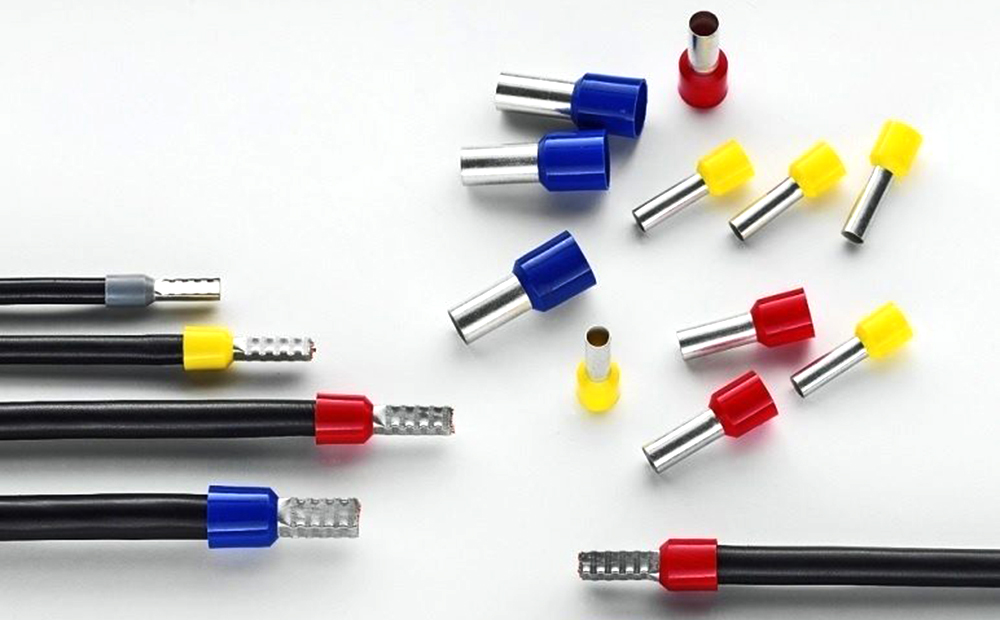

НШВИ-наконечник предназначен для оконцевания одно- и многожильных проводов из меди методом опрессовки и трансформации окончаний многожильных проводов в монолитный штифт. Изготавливаются в соответствии с ТУ 3424-001-59861269-2004. Является высокотехнологичной альтернативой для надежной подготовки окончаний многожильных проводов перед их подключением к клеммам электротехнического оборудования.

Производство, модификации, маркировка

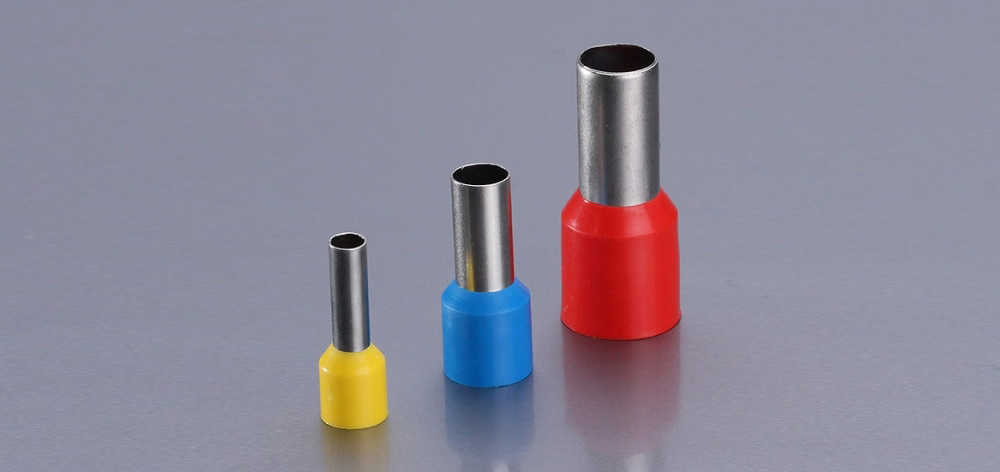

Наконечники данного типа изготавливаются из меди марки М1 с покрытием коннектора методом электролитического лужения. В качестве изоляционного материала используется полипропилен, не содержащий галогенов. Рассчитаны на максимальное напряжение 690В, изоляционный материал выдерживает температуру до 105°C. Физические параметры втулок и манжетов различных модификаций наконечников подбираются, исходя из монтажа одного провода определенного сечения.

Двойные изделия маркируются литерами «КВТ». Они изготавливаются в одинаковом цвете в соответствии со стандартом DIN. Благодаря этому упрощается их типоразмерная идентификация.

Серия наконечников НШВИ представлена двумя типами изделий:

  • НШВ — для однопроводных соединений;
  • НШВИ — для одно- и многожильных проводов (маркируются — НШВИ(2).

В наконечниках НШВ манжета отсутствует. Производители предоставляют гарантию на наконечники НШВИ сроком на 15 лет.

Особенности конструкции

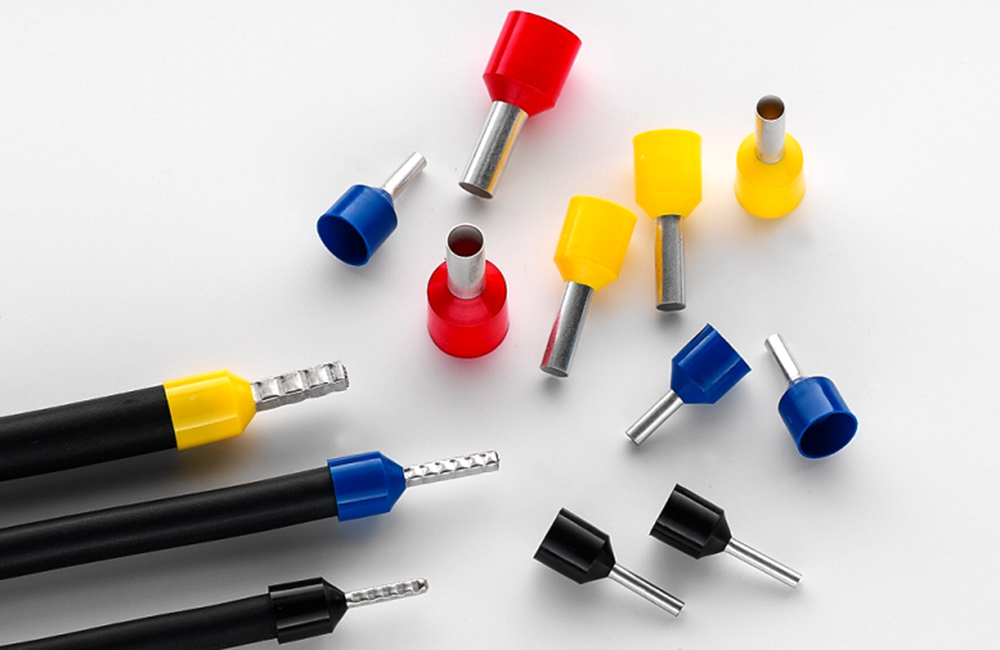

Наконечники НШВИ выполнены по технологии «easy entry» (переводится как «легкий ввод»). Ее суть в следующем. Как правило, при соединении многожильного провода достаточно сложно вставить его концы в наконечник из-за зацепления проводов за край хвостовика внутри манжеты. Чаще всего такое устраняется скручиванием жил. Однако данный способ не устраняет проблемы, потому что жилы обламываются и тем самым уменьшается сечение проводника, а переходное сопротивление увеличивается. При высоких значениях тока данное соединение может привести к нагреву или даже возгоранию проводки. Технология «easy entry» позволяет плавно ввести проводник в воронкообразную форму наконечника безо всякого труда. Использование данного крепежа значительно упрощает и ускоряет монтаж электропроводки, сокращает вероятность ошибки при соединении проводов, повышает надежность и эффективность соединения.

В линейке «КВТ» технология «easy entry» реализована в разъемах и наконечниках из нейлона и втулочных изделиях с изоляцией и без таковой.

Отличия и преимущества

Наконечники серии НШВИ отличаются от изделий типа НШВ присутствием в конструкции дополнительной манжеты, которая служит для усиления изолирующих характеристик. Конструктивно она выполнена внутри контактной втулки и защищает наконечник от повреждений при перегибах контактора во время монтажа. Кроме того, дополнительная манжета служит для повышения безопасности непрерывного изолирующего контура и является своеобразным стопором для провода при его введении в контактную клемму наконечника.

Такая конструкция создает дополнительные преимущества при выполнении электромонтажных работ, особенно при работе с изделиями малых размеров. Благодаря большой ширине раструба манжеты операция по введению многожильного провода проводится безопасно, удобно и быстро.

Особенности монтажа

При выполнении электромонтажных работ с использованием наконечников НШВИ рекомендуется соблюдать следующие правила, которые избавят от ошибок:

  • размер удаляемой изоляции провода должен быть на 1-3 мм больше, чем незащищенная изоляцией часть втулки коннектора;
  • при утере одной из жил провода при монтаже необходимо операцию выполнить еще раз: обрезать окончание провода, аккуратно зачистить его и повторно ввести в контактную втулку;
  • при выполнении работ с наконечниками следует использовать только специальный инструмент для обжима;
  • при обнаружении выступающей жилы провода после опрессовки ее следует обрезать по уровню края контактной втулки.

При соблюдении данных рекомендаций наконечники НШВИ будут служить не менее 40 лет.

Как заказать

В каталоге интернет-магазина REMITEK.RU представлен 41 типоразмер наконечников серии НШВИ от производителей КВТ и СВЕТОЗАР с подробным описанием технико-эксплуатационных характеристик. Благодаря удобному фильтру выбор необходимого товара занимает считанные минуты. Оформить заказ можно по телефону или при помощи опции «Обратный звонок».

Оплата производится:

  • физическими лицами: наличными деньгами (при доставке курьерской службой или при получении товара на складе), безналичным расчетом, при помощи банковских карт Visa или MasterCard, с использованием онлайн-сервисов на сайте компании;
  • юридическими лицами: безналичным перечислением денежных средств на р/с магазина по выставленному счету.

Доставка партий товара по регионам транспортными компаниями ПЭК и «Деловые линии» осуществляется бесплатно. Получить заказ можно на складе (самовывоз) или в офисе интернет-магазина REMITEK.RU.
