Соединительные детали для трубопроводов

Соединительные элементы трубопроводов чаще называют фитингами. С их помощью можно решить сразу несколько задач:

• сформировать необходимый участок трубопровода;
• создать герметичное соединение, а следовательно, поддерживать герметичность всей системы;
• обеспечить общую надёжность и стабильность работы трубопровода.

От качества изготовления и правильной эксплуатации соединительных элементов зависит срок службы трубопровода. Тип соединения может быть разъёмным и неразъёмным, и выбирается в зависимости от:

• материала изготовления фитинга;
• физических и химических характеристик транспортируемого по трубам продукта, например, его агрессивности, или предрасположенности к выпадению осадков;
• условий эксплуатации, например, давления в трубах, или необходимости регулярных разборок участка трубопровода для выполнения сервисных работ.

Фитинги различаются функциональным назначением и формой; здесь описаны характеристики наиболее востребованных соединительных элементов трубопровода.

Материалы изготовления.

Чаще всего они изготавливаются из следующих металлов:

• латунь, используемая для латунных и медных труб;
• медь - для любых материалов, кроме нелегированной оцинкованной стали;
• чугун - материал, устойчивый к коррозии, но имеющий большой вес и чувствительный к сильным гидравлическим ударам;
• сталь - наиболее распространённый материал для изготовления соединительных элементов, но требующий защиты от коррозии.

Полимерные - ПП и ПЭ, используются для пластиковых трубопроводов или при переходах стальных труб на полимерную разводку. Металлопластиковые – комбинированные, имеют оптимальные характеристики долговечности и прочности.

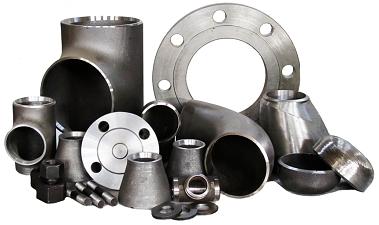

Основные виды фитингов

Заглушки и донышки используются для закрывания концевых отверстий в трубах.

Отводы - элементы, меняющие направление трубопровода. Они помогают организовать трубопровод сложной формы с поворотом под углом. Их основная функция - изменение направления потока. Визуально отводы - это изогнутые отрезки трубы. По способу изготовления они делятся на:

• гнутые;
• штампованные;
• изготовленные способом протяжки;
• сварные секционные.

Переходы дают возможность плавно изменять диаметр трубы.

Тройники делят одно направление на несколько, и представляют широкую группу разнообразных элементов. У переходных - разный диаметр горловины и проходных отверстий у корпуса. Равнопроходные имеют одинаковый диаметр каждого ответвления.

Фланцы - соединительные элементы для подключения оборудования и соединения отрезков трубы равного диаметра. У подключаемого оборудования имеются ответные фланцы. Наиболее часто эти элементы используются на участках трубопроводов, нуждающихся в частых разборках. Альтернативой фланцам служит муфта, - элемент, позволяющий выполнять демонтаж участков системы, что для не слишком долговечных стальных трубопроводов особенно актуально.

Каждый соединительный элемент имеет свой перечень эксплуатационных характеристик, а выбор компонента зависит от назначения трубопровода и его габаритов.

---

---
