Шариковинтовые приводы

Шариковинтовые приводы – вид линейных приводов, компактные надёжные механизмы, преобразующие вращательное движение в поступательное. Их особенность в более высокой скорости перемещения: она значительно больше, чем у механизмов другого принципа действия, но аналогичного назначения. Имеющиеся в конструкции шарики перемещаются – катятся, а не скользят, следовательно, трение в механизме минимально. А это значительно увеличивает его износостойкость и повышает КПД (у шариковинтового привода он может достигать 90%).

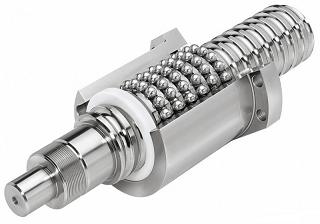

Конструкция ШВП

Механизм достаточно прост, и состоит из следующих элементов:

• вращающаяся гайка для швп купить которую можно отдельно вспециализированных компаниях, таких как АО Ладога. Шариковая гайка несколько крупнее, чем гайка скольжения;
• стержень, оснащённый винтовыми канавками;
• зубчатая передача;
• для механизма в сборе необходим двигатель, а также крепёжные элементы.

Вращательное движение обеспечивается двигателем. Шарики при этом начинают перекатываться по канавкам, толкая гайку, а затем попадают в канал, возвращающий их в исходное положение. Получается, что в механизме шарики движутся замкнуто внутри гайки. Погрешность высокоточных устройств не превышает 1-3 мкм на 300 мм хода.

Заготовки сначала обрабатываются механическим способом, затем закаливаются, и только потом шлифуются. Термообработка обязательна, так она значительно сменяет поверхность устройства.

Прогрессивные технологии и высокотехнологичные материалы позволяют использовать ШВП во многих промышленных отраслях, например, в машиностроении, станкостроении.

Шариковинтовые приводы, область применения

• станки с ЧПУ. Сюда относятся обрабатывающие центры и автоматизированные линии;
• оборудование для современных типографий, в частности, такими устройствами оснащаются современные принтеры;
• металлообрабатывающие станки высокой точности: токарные, заточные, шлифовальные, фрезерные;
• бумажная и текстильная промышленность;
• оборудование с электроникой, такое как измерительные системы с элементами роботизации, координатные столы, медицинские приборы;
• механические прессы;
• авиастроение и космическая промышленность - для перемещения рулевых поверхностей;
• автомобили, для обеспечения движение рулевой рейки.
• транспортировка заготовок и компонентов.

Механизм не только исключительно надёжен в работе, но и не требует серьёзного ухода. Всё, что ему требуется – обеспечивать достаточное количество масла для смазки. Перемещение будет плавным и точным, а общая жёсткость системы обеспечивает ещё и низкий уровень шума. С помощью ШВП, таким образом, удобно решать задачи, где требуется невысокая цена и длительный срок службы.

---

---
