Самонесущий изолированный провод (СИП)

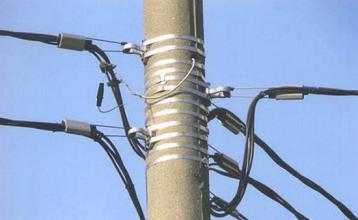

Самонесущий изолированный провод обычно используется для монтажа электросетей по воздуху и почти полностью заменил воздушную ЛЭП с изоляторами и траверсами. СИП не нуждается в дополнительных несущих конструкциях и имеет высокие эксплуатационные характеристики при приемлемой стоимости.

Конструктивно СИП - это круглые алюминиевые жилы, скрученные между собой с нанесённым на них диэлектрическим покрытием. Изолированы только сами проводники, на них сверху дополнительно нет брони или защитной изоляции, поэтому СИП – это провод, а не кабель. Дополнительного троса как при прокладке кабелей не требуется: СИП выдерживает собственную массу и дополнительные нагрузки (от снега и ветра), собственно, поэтому он и называется самонесущим. Подробно об электротехнических характеристиках провода можно узнать в подробных каталогах специализированного сайта.

Разновидности СИП

• СИП- 1. Предназначен для сетей на 380 в. Три жилы провода покрываются изоляцией из термопластичного ПЭ. 4-ая жила со стальным сердечником не имеет оплётки и является несущей нейтралью.
• СИП-2. У провода изолирована каждая жила по отдельности, и в том числе – несущая. Изоляционное покрытие - силанольно-сшитый ПЭ, такая изоляция имеет повышенную прочность и светостабилизацию, повышающую термостойкость. Именно этот вариант используется, если подключается электричество от столба до дома.
• СИП -3. Стале-алюминиевый провод из одной жилы с оболочкой из сшитого ПЭ.
• СИП-4. Отсутствует несущая жила, а четыре токопроводящие жилы изолируются сшитым ПЭ.
• СИП-5. С двумя или более жилами с оболочкой из светостабилизированного ПЭ, несущей жилы нет.

Все варианты, кроме третьего, рассчитаны на напряжение до 1 кВ, а СИП – 3 на большее напряжение - до 35 кВ.

Особенности использования

Изоляция токопроводящих жил защищает от КЗ при соприкосновении находящихся под напряжением проводов. Особая конструкция провода исключает намерзание льда и снега.

СИП можно фиксировать без изолятора. При монтажных работах не придётся использовать дополнительные опоры, поэтому прокладка не требует высоких затрат. Однако все инструменты понадобятся в полном комплекте, кроме того, работы должны выполняться электромонтажником с высокой квалификацией.

Отличительные особенности:

• Хорошая изоляция значительно уменьшает электропотери.
• Провод может использоваться в большом интервале температур.
• Можно монтировать СИП на уже установленных ЛЭП, а также на линиях связи.
• Провод выглядит более эстетично и аккуратнее, чем другие виды.
• Срок его службы – не менее 25 лет.

СИП применяется для устройства воздушных магистралей, вводов в здания, наружной прокладки по фасадам, стенам. Внутри зданий не используется.

---

---
