Токарные автоматы с ЧПУ

Токарные автоматы с ЧПУ применяются, прежде всего, в серийном и крупносерийном производстве, а потому они характеризуются высокой скоростью, точностью и повторяемостью выполняемых операций, предварительно внесенных в их блок управления.

Классификация токарных автоматизированных центров



Между собой автоматизированные центры различаются по характеру и способу обработки заготовок:

1. Продольное точение.

Современый автомат продольного точения работает с длинными деталями небольших диаметров, изготовленных из фасонного профиля, калиброванного или холоднотянутого прутка. Автомат способен обрабатывать различные по твердости металлы – от очень мягких (медные заготовки) до очень твёрдых (заготовки, изготовленные из легированных сортов стали).

Конструкционно различают следующие типы автоматизированных центров продольного вытачивания:

  • Одношпиндельные, способные за раз вытачивать только одну деталь;
  • Револьверные, способные вытачивать сразу несколько заготовок, закреплённых в т.н. «револьвере» - многозахватном шпинделе;
  • Швейцарские – у них шпиндельная бабка закреплена не статично, а подвижно.

2. Многошпиндельный автоматизированный центр.

Такой автомат создает сложные и высокоточные детали, для изготовления которых был использован квадратный, 6-гранный или круглый холоднотянутый пруток. Кроме того, при крупносерийном производстве обрабатываемые детали могут также быть изготовлены из труб различного диаметра.

На многошпиндельных токарных автоматизированных центрах обрабатываемые детали могут быть подвергнуты:

  • Вытачиванию (фасонному, черновому или чистовому);
  • Подрезанию;
  • Отрезке;
  • Высверлению;
  • Расточке;
  • Накатыванию или нарезке резьбы;
  • Развёртыванию;
  • Зенкерованию.

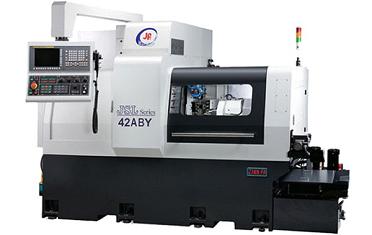

Токарный автомат продольного точенияНа крупносерийных производствах широко применяются многошпиндельные автоматизированные центры, выполняющие сразу несколько технологических действий, что существенно повышает их производительность.

3. Автоматизированные центры для токарно-фрезерных работ.

Данные центры способны без ограничений производить как токарную, так и фрезерную обработку. Если у револьверных автоматизированных центров возможности фрезерной и токарной обработки ограничены подвижностью револьверного барабана, фрезерно-токарные автоматизированные центры оснащаются конусами стандарта Capto, HSK, BT или ISO (последние два встречаются значительно реже двух первых).

Конструкция этих конусов позволяет вставлять токарный резец непосредственно во фрезерную головку. Так, в HSK-конусы можно устанавливать резцы с квадратным хвостовиком, тогда как Capto-конусы устанавливаются только резцы, у которых хвостовики имеют специальную форму.
