Оснастка для фрезерного станка по металлу

При выполнении различных операций фрезерования часто требуется использовать дополнительную оснастку, позволяющую надежно фиксировать обрабатываемую деталь и правильно закрепить фрезу. Обычно для установки обрабатываемых изделий используются столы, которые позволяют производить обработку в разных плоскостях.

Для установки фрезы во фрезерный станок обычно требуется оснастка в виде переходных втулок. Это связано с тем, что у отечественных станков внутренний конус шпинделя имеет вид 7:24, тогда как у фрез наружная поверхность имеет форму конуса Морзе.

Виды

Оснастку, в общем виде, можно разделить на 2 группы: универсальную и уникальную. В первом случае оснастка может быть использована на большинстве станков, а во втором случае - ее изготавливают для выполнения специальных работ.

К универсальной относятся поворотные тиски, головки, оправки, цанги. Частым дополнением для фрезерного станка является долбежная головка, позволяющая делать на фрезеруемых деталях пазы для шпонки.

К уникальной относится оснастка, которая позволяет выполнять нестандартные операции. Например, для производства сложных пазов используется фасонная фреза.

По функциональности используемая на фрезерных станках оснастка может быть предназначена для:

  • увеличения возможностей станка (например, долбежная головка);
  • обеспечения крепления детали (например, поворотные тиски);
  • установки фрезы (например, цанговый патрон или оправка).

Оснастка для установки фрезы

Во фрезерных станках используются фрезы различного типа. Наиболее распространенные типы - фрезы концевой и торцевой конструкции. Для установки этих режущих инструментов используется специальная оснастка.

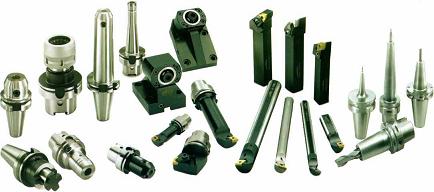

Оснастка для фрезерного станка по металлуДля закрепления торцевых фрез с цилиндрическими хвостовиками используются цанговые патроны, которые могут иметь наружный конус 7:24 или конус Морзе. При этом вначале цилиндрическая  фреза устанавливается в переходную втулку и крепится в ней с помощью гайки. Втулка с фрезой устанавливается в цанговый патрон, помещенный в шпиндель станка. После этого затягивается гайка  патрона.

Крепление торцевых фрез осуществляется с помощью переходной оправки. В этом случае фреза насаживается на коническую поверхность оправки, которая крепится в шпинделе станка с помощью затяжного винта - штревеля. Окончательное крепление фрезы осуществляется торцевым винтом.
