Кабель гибкий силовой в резиновой изоляции

Кабели представляют собой электрические провода с герметичной изоляцией, внутри которых проложена одна или несколько изолированных друг от друга токоведущих жил. Кабель в резиновой изоляции применяют для подключения к электрической сети передвижных установок и механизмов, а также соединения их между собой.

Маркировка

В соответствии с конструкцией и назначением гибкий силовой кабель в резиновой изоляции маркируется следующими буквенными обозначениями:

• КГ – стандартный гибкий кабель;
• КГ-Т – кабель, предназначенный для эксплуатации в тропических условиях, не повреждаемый плесневыми грибами;
• КГ-ХЛ – кабель, предназначенный для эксплуатации в холодных климатических условиях;
• КГН – кабель, предназначенный для прокладки на объектах с повышенной пожароопасностью, так как его оболочка не дает распространяться горению.

Жилы кабеля при производстве скручиваются в правом направлении. При сечении до 50 мм² шаги скрутки не превышают 16D, а при сечении от 70 до 120 мм² – 14D.

Для цветовой маркировки жилы КГ или полностью окрашивают установленным цветом, или по всей их длине наносится полоса соответствующего цвета: заземление – желто-зеленый или цифра 0; какие-либо жилы, кроме заземляющей – голубой. Серый, белый и красный цвета запрещены к использованию для маркировки КГ.  При предварительной договоренности с потребителем допускается выпуск кабелей без цветовой маркировки или с индивидуальными правилами её нанесения.

При производстве кабельной продукции на экспорт КГ выпускаются со следующими окрасами:

• трехжильный: коричневый, голубой, желто-зеленый;
• четырехжильный: коричневый, голубой, черный, желто-зеленый;
• пятижильный: коричневый, черный, голубой, черный, желто-зеленый;
• шестижильный: коричневый, черный, голубой, черный, черный, желто-зеленый.

Чаще всего кабель КГ и его модификации эксплуатируют:

• на объектах, расположенных в реках или озерах;
• в помещениях на суше и электроустановках, расположенных на открытом воздухе;
• на катерах, баржах и других судах речного флота;
• в местности с умеренным, холодным или тропическим климатом.

Конструкция кабеля

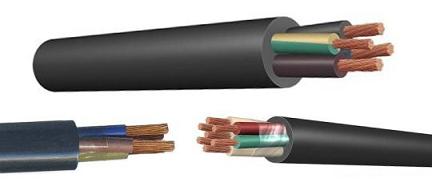

В центре находится медная многопроволочная токонесущая жила (иногда луженая), а также медная заземляющая жила. Они обнесены резиновой изоляцией, которая может быть сделана из бутадиенового или натурального каучука. И жилы, и изоляция покрыты обмоткой из полиэтилентерефталатной пленки. У кабеля также есть общая изоляционная оболочка из каучука.

Технические параметры

• температура внешней среды: -40°-+50°C;
• номинал переменного напряжения (50 Гц): 660 В;
• радиус изгиба: до 8 диаметров;
• влажность воздуха: 98% при +35°;
• срок службы: от 4 лет (гарантия 6 месяцев);
• температура, при которой кабель можно прокладывать без подогрева: -15°C.

---

---
