Стабилизаторы напряжения

В состав характеристик различных электроприборов, питающихся от сети переменного тока, обычно входят требования по разбросам параметров питающей сети, которые соответствуют международным и государственным стандартам. Однако, в силу различных причин (перегрузок линий передачи электроэнергии, устарелости оборудования) требования стандартов в различных районах, особенно сельских, не соблюдаются. Для того, чтобы электроприборы работали эффективно и не выходили из строя из-за скачков напряжения желательно использовать устройства, с помощью которых напряжение делается более стабильным – стабилизаторы напряжения. Широкий ассортимент таких приборов предлагает компания Техно-Дача, на сайте которой можно ознакомится с характеристиками и ценами стабилизаторов напряжения различного назначения.

Типы стабилизаторов напряжения

Стабилизатор напряжения (СН) - прибор, который предназначен для автоматического поддержания постоянства выходного напряжения при значительных изменениях его на входе устройства.

СН бывают релейного, электронного, электромеханического, феррорезонансного или инверторного типов.

Важным элементом большинства СН является автотрансформатор, включающий сердечник, на который намотаны обмотки из медного или алюминиевого провода.

В СН первого и второго типа от обмотки автотрансформатора имеется несколько отводов, переключением которых и производится регулировка выходного напряжения. При этом в первом случае для переключения используются обычные механические реле,  а во втором случае – электронные реле на тиристорах или симисторах. В обоих типах СН регулировка напряжения является ступенчатой. Недостатком таких СН является то, что в момент переключения происходит кратковременный перерыв подачи напряжения, что ухудшает качество регулирования. СН на обычных реле является более дешевым, но со временем у реле подгорают контакты, что требует ремонта. Электронный СН имеет более широкий диапазон регулировки напряжения, но он более дорогой. Кроме того, полупроводниковые приборы более чувствительны к перегрузкам.

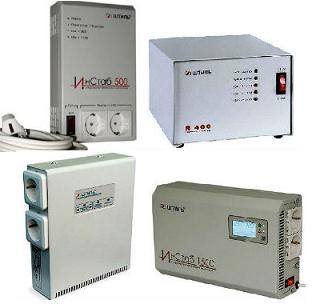

Стабилизаторы напряженияВ СН электромеханического типа используется автотрансформатор, представляющий собой сердечник в виде тороида, на который намотана обмотка из провода. По одной из сторон обмотки скользит графитовый контакт, с помощью которого производится регулировка напряжения. Вращением этого контакта управляет серводвигатель. Достоинством такого СН является точность регулировки и скорость срабатывания. Недостатки связаны с наличием трущихся частей. Со временем щетка стирается и начинается искрение, из-за осаждения графита образуются короткозамкнутые витки, которые начинают нагреваться.

В феррорезонансных СН используется явление резонанса контура, напряжение на котором мало меняется с изменением тока. Однако, такие СН имеют ряд недостатков. К ним относится, например, искажение синусоидального напряжения. Поэтому в настоящее время их производство ограничено.

Наиболее быстродействующими и малогабаритными приборами являются инверторные СН, в которых используется двойное преобразование частоты. Эти приборы обеспечивают стабилизацию выходного напряжения при больших разбросах входного. Недостатком таких приборов является их высокая цена.
