Силовые масляные трансформаторы

Силовые трансформаторы, работающие с большими мощностями трансформируемой электроэнергии, требуют качественного и эффективного охлаждения, поскольку процесс преобразования напряжения одной величины в большую или меньшую сопровождается выделением большого количества тепла.

Выбор масла, как охлаждающей жидкости, обусловлен несколькими его свойствами:


• Высокой текучестью. Причём, текучесть масла повышается с увеличением температуры;
• Высокой теплоёмкостью, которую вполне можно сравнить с теплоёмкостью воды;
• Более высокой температурой кипения, которая в несколько раз превышает температуру кипения воды.

Все эти преимущества делают масло более эффективным охлаждающим средством, чем вода или воздушный поток. Но у масла имеется недостаток - это его горючесть. Но с этим недостатком производители трансформаторов научились хорошо бороться, создавая масляные силовые трансформаторы с большим запасом надёжности именно в плане пожарной безопасности.

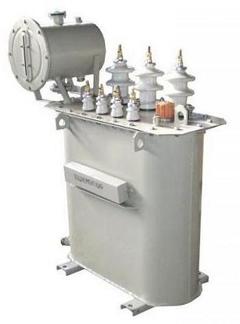

И пример тому можнт служить силовой трансформатор тм производства ведущего российского производителя трансформаторов – компании «Трансформер».

Основные способы масляного охлаждения силовых трансформаторов

Если говорить о технологиях масляного охлаждения силовых трансформаторов, то имеется три принципиальные схемы:


• Масляно-водяное охлаждение считается классической технологией. Теплоноситель движется по трубчатым теплообменникам, размеры которых можно регулировать за счёт съёмных трубок. В процессе движения масло аккумулирует тепло от рабочих поверхностей трансформатора, а затем отдает его воздуху. На сегодняшний день данная технология считается уже малоэффекивной, поскольку появились плоские мембранные теплообменники с большим КПД работы.
• Установка теплообменников с принудительной циркуляцией масла. Данный тип охлаждения применяется на трансформаторах с большими площадями трансформаторных обмоток. Из-за их размеров естественная циркуляция масла вследствие его температурного расширения будет неэффективной, поэтому для увеличения скорости движения теплоносителя по трубам теплообенников используют один или несколько насосов.
• Охлаждение при помощи масляных циркуляционных насосов. В отличие от выше описанных технологий охлаждения здесь применяется циркуляционные насос, погруженный в масляную ванну. Такое решение позволило достичь, во-первых, сокращения размеров насоса без потери его мощности, а во-вторых, существенного увеличения скорости циркуляции масла по трубам теплообменника, а значит, и более эффективное охлаждение трансформатора.

---

---
