Автоматические выключатели

Важными узлами защиты электропроводки, от которой питается электрооборудование, являются автоматические выключатели (автоматы). Такие автоматы, как и другая электротехническая продукция, представляют собой сложные устройства. От надежности автоматов часто зависит не только сохранность электроприборов, но и безопасность помещений, в которых установлены эти приборы. На сайте магазина электротоваров Струмок strumok.com можно ознакомиться с широким модельным рядом такого оборудования а также актуальными ценами.

Виды.

Автоматические выключатели – коммутирующие устройства, которые обеспечивают протекание тока в обычном режиме работы и его отключения при коротком замыкании (КЗ), перегрузке или большом понижении напряжения.

Современные автоматические выключатели применяют на производстве и в быту. При этом в зависимости от вида электропроводки и потребляемой мощности могут быть использованы различные виды автоматов.

Автоматы определяются номинальным током (Iн) и группой. По значению величины мгновенного тока выключения (Iмтв) автоматы делятся на несколько групп. Так в бытовых сетях используются автоматы группы С. Для этой группы ток Iмтв лежит в пределах от 5 до10*Iн.

Автоматы, используемые в быту, обычно рассчитаны на сравнительно небольшой номинальный ток и имеют относительно простую конструкцию. В большинстве случаев такие автоматы однофазные.

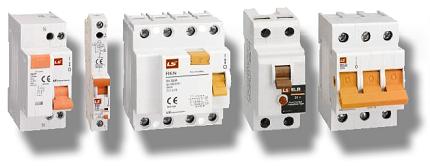

автоматические выключателиВ промышленности обычно используются трехфазные автоматы, рассчитанные на большие токи потребления. В автомате такого типа могут применяться электропривод и дополнительный микропроцессорный модуль, который обеспечивает высокую надежность, точность срабатывания автомата и независимость его работы от окружающих условий.

Конструкция.

Основными узлами автомата являются его корпус, система управления, коммутирующие элементы, расцепители, камера гашения дуги. Обычно корпус - это пластмассовая коробка, на передней панели которой имеются ручки или кнопки механизма управления, а также контакты. Устройства коммутации представляют собой набор контактов различного типа.

Важными элементами конструкции являются расцепители. Тепловой расцепитель - это биметаллический элемент, который предназначен для отключения сети в случая ее перегрузки. Электромагнитный расцепитель необходим для защиты цепи от КЗ. В более совершенных автоматах используются электронные расцепители.

Для ослабления возникающей при размыкании контактов дуги служит дугогасительная камера, в которой дуга разбивается на части и гасится.
