Кабель АСБл

Кабель АСБл применяется при обеспечении электропитания в оборудовании и сетях с частотой 50 Гц и напряжением до 10 кВ. и пригоден при эксплуатации в условиях жары и холода в температурном интервале +50 - -50°С . Выпускается в нескольких модификациях, ознакомиться с характеристиками которых можно на http://velsnab.ru/catalog/kabel-provod/kabel-asbl/61059/.

При условии среднего показателя почвенной активности и отсутствия блуждающих токов такой кабель может укладываться в грунт. Также активно используется в открытых условиях, зданиях, колодцах, коллекторах. Такой кабель подходит и для эксплуатации в электросетях постоянного тока.

Расшифровка маркировочной надписи:

  • А – Алюминиевый токопроводник.
  • С – Свинцовая оболочка.
  • Б – Бронированный слой из пары стальных лент.
  • л – Слой пластиковых лент.

Характеристика.

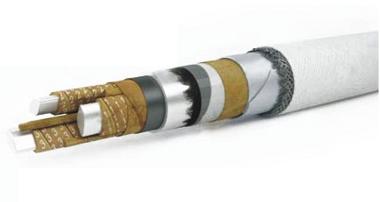

Токопроводящую жилу отличает мягкость. Проволока в зависимости от сечения имеет круглую или секторную форму. В четырехжильном исполнении под заземление все жилы кроме заземляющей секторные, а заземляющая – круглая. Бумажный слой пропитан нестекающей масляно-канифольной смесью. Свинцовая часть представляет собой выпрессованную трубку. Подушечный слой образован несколькими крепированными бумажными слоями, битумом и ПВХ-лентой. Он предохраняет свинцовую трубку от коррозионного воздействия. Бронированный слой образуют стальные ленты. Внешний слой – битумно-стекловолоконный. Кабель АСБл

Условия использования.

Допускается применение такого кабеля при прокладке в траншеях с низкоактивными почвами и среднеактивными почвами (для кабеля 1 кВ) при отсутствии блуждающих токов. Возможно использование вне строения, когда наблюдается загруженность трассы кабельной разводкой, в условиях вероятного повреждения и действия блуждающих токов, исключая интенсивные растягивающие нагрузки. Могут использоваться без стопорных муфт для обустройства трасс, имеющих заметную разницу между начальной и конечной точкой: 1 кВ – 25 м; 6, 10 кВ – 15 м.

Предельная температура эксплуатации для кабеля 1, 6 кВ равна 80°С; 10 кВ -70°С. Показатель изгиба одножильного провода при монтаже не меньше 25 Ø , а многожильного – не менее 15 Ø . Заявленный производителем срок службы – 30 лет. Сопротивление кабеля на 1 км длинны в условиях температуры 20°С для одножильного провода – до 29,11 Ом, многожильного – до 29,4 Ом. Изоляционное сопротивление на 1 км длины при 20°С для кабеля 1 кВ – 100 МОм, 6,10 кВ – 200 МОм. Допустимая длительность короткого замыкания не должна превышать 4 с.

Возможно использование кабеля с сети постоянного тока, когда показатель напряжения в 2,5 раза превышает номинальный уровень переменного напряжения.
