Мегаомметры

Мегаомметры применяются для измерения сопротивления изоляции кабелей. Ими пользуются при проведении экспертных оценок технического состояния промышленных электроустановок. Также мегаоометр входит как составная часть приборов кабельщика. Там получение данных о сопротивлении изоляции позволяет определить место повреждения кабеля под землей.

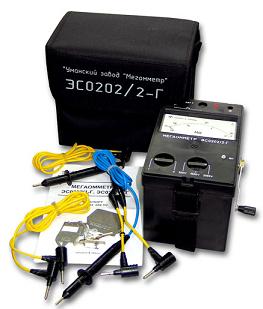

Структурная схема мегаоомметра состоит из генератора высокого напряжения и усилителя напряжения, который подключен к стрелочному прибору или микропроцессору с цифровым индикатором. Высокое напряжение через защитную схему подается на измеряемый участок кабеля. Чувствительный токовый усилитель подключается ко второй жиле, на которую напряжение не подается. База прибора и корпус измеряемой установки заземляются. При этом токовый усилитель начинает считывать утечки напряжения сквозь изоляцию, т.е. измерять сопротивлении изоляции. Величина «просочившегося» напряжения отображается на стрелочном приборе. Это позволяет довольно точно судить о сопротивлении изоляции. Мегаомметр ЭС0202/2-Г, к примеру, работает по такому принципу. Им измеряют сопротивление изоляции в кабелях. Эта модель прибора не нуждается в предварительной калибровке. На нашем рынке такие мегаомметры предлагает компания «Прямые-продажи.рф» (г. Москва, тел. (499) 677-19-88 ).

МегаомметрыТак как сопротивление изоляции сильно завит от влажности, то при расчетах вносят коэффициент поправки. Наиболее точные данные можно получить при многократных измерениях, которые проводятся, когда кабель или электрическая машина находятся в среде с различным уровнем влажности.

Тестовое напряжение, которое подается на измеряемый кабель, должно соответствовать его рабочему напряжению. Если оно ниже, то показания будут завышенными. Если подать слишком высокое напряжение, то изоляция кабеля может быть нарушена. Для этой цели во многих моделях мегаомметров имеется переключатель выходного напряжения. Обычно предусматривают стандартные уровни: 380, 600, 100 и 2500 вольт. Напряжение мегаомметров в приборах кабельщика равно напряжению в телефонной линии – 60 вольт.

При проведении измерений нужно соблюдать все правила работы с высоким напряжением. Специально с целью безопасности величина выходного тока выбирается очень малой (часто до одного мА). Для питания высоковольтной цепи применяется батарея с преобразователем или небольшая динамомашина с ручным приводом. Второй вариант удобен, так как в приборе не требуется заменять батареи. Мегаомметры с сетевыми блоками питания широкого распространения не имеют. Сейчас продолжат пользоваться большой популярностью приборы с аналоговой стрелочной шкалой.

Выбор мегаомметра производится по выходному напряжению. Также есть различные классы точности приборов. Для проведения технических экспертиз, мегаомметр должен быть включен в реестр средств измерения.
