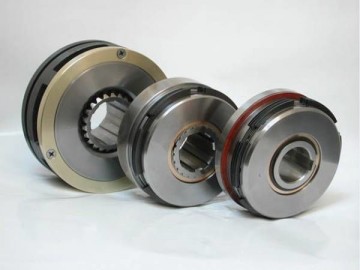

Электромагнитные муфты

Для различных систем управления часто необходимо соединять электрический двигатель с механизмом с помощью устройства, которое не только передавало бы механическую энергию, но и могло бы предохранять двигатель от удара при пуске, обеспечивать плавный разгон и торможение, устранять перегрузки двигателя. В качестве такого устройства используются электромагнитные муфты. Широкую номенклатуру таких устройств выпускает завод электромагнитных муфт "Производственное объединение имени И.Бушуева" .

Виды муфт

Электромагнитные муфты осуществляют соединение ведущего и ведомого валов силами электромагнитного поля. Имеются разные конструкции таких устройств. Муфты, работающие на основе электромагнитного поля, делятся на 2 класса - с механической или с индукционной связью.

Муфты первого класса, в свою очередь, подразделяются на типы:

  • фрикционные;
  • порошковые;
  • зубчатые.

Муфты второго класса подразделяются на следующие типы:

  • асинхронные;
  • синхронные;
  • гистерезисные.

Электромагнитные муфтыВо всех муфтах первого класса соединение их частей осуществляется за счет сил электромагнитного поля, возникающих при прохождении по катушке постоянного тока. В муфте фрикционного типа соединение двух ее частей осуществляется за счет трения поверхностей при воздействии электромагнитной силы.

В порошковой муфте это соединение возникает при намагничивании порошка, помещенного между двумя частями муфты. Преимущества таких муфт включают:

  • малые габариты;
  • достаточный кпд;
  • хорошее быстродействие.

Отрицательными свойствами этих муфт является их сложность, необходимость защиты подшипников от попадания в них порошка, замена порошка, у которого со временем сильно меняются характеристики.

В зубчатых муфтах для соединения используются зубцы.

Работа муфт второго класса основана на тех же принципах, что и работа двигателей аналогичного типа. Например, на одной части асинхронной муфты имеется катушка индуктивности. При ее вращении возникает переменное электромагнитное поле, которое возбуждает в короткозамкнутом роторе токи. Благодаря взаимодействию электромагнитных полей ротора и катушки возбуждения ротор начинает вращаться.

Достоинствами асинхронной муфты является простота конструкции, возможность изменения числа оборотов, отсутствие трущихся деталей. К недостаткам муфты относится ее малый кпд и большие габариты.

У используемых в станках муфт электромагнитного типа имеются следующие достоинства:

  • Простота конструкции.
  • Удобство управления на расстоянии.
  • Быстрота включения и выключения.
  • Регулирование крутящего момента изменением тока.
  • Возможность реверсирования.
  • Управление при включенном двигателе.
