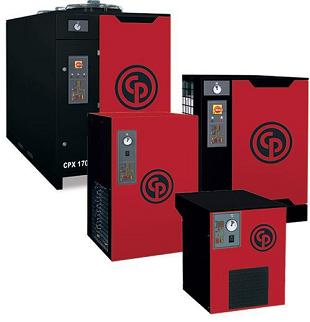

Рефрижераторные осушители.

Рефрижераторный (холодильный) осушитель используется для вымораживания воды, появляющейся в результате понижения температуры сжатого воздуха. Его используют, когда требуется обеспечить подачу воздушной массы имеющей точку росы на уровне +3°C. Осушительные устройства устраняют каплеобразование что позволяет защитить магистрали от влагонакопления. Хотя подобная система не намного сложнее компрессора, ее наличие не допускает появления буквально потоков воды в локальных системах.

Виды рефрижераторных осушителей.

Выделяются два вида осушителей охлаждающего типа:

• циклические. В них предусмотрена тепловая емкость с жидкостью, обладающей высоким показателем теплопроводности. В неё погружен теплообменник. Когда нагрузка падает, емкость продолжает находиться в охлажденном состоянии и компрессор выключается. При повышении температуры емкости происходит запуск компрессора;
• нециклические. Эти охлаждающие механизмы оборудованы капиллярной трубчатой системой либо расширительным клапаном в паре с клапаном, компенсирующим нагрузки колебания (байпасным) и не допускающим замораживания при отсутствии нагрузок.

Принцип работы.

Работает рефрижераторный осушитель по следующей схеме:

• воздух, находящийся в сжатом состоянии, из компрессора подается на теплообменник. Там происходит его охлаждение под воздействием осушенного входящего прогретого воздушного потока;
• охлажденная воздушная масса направляется для дальнейшего охлаждения в следующий теплообменник. На данном этапе формируется точка росы, что достигается за счет вымораживания содержащейся в сжатом воздухе влаги;
• подготовленный воздух переходит в третий теплообменник, где встречается с прогретым потоком, от которого он нагревается;
• осушенный в достаточной степени воздух выводится из осушительного механизма.

Преимущества использования.

Рефрижераторным осушителям отдают предпочтение по причине их невысокой стоимости и из-за небольших расходов на эксплуатацию. Наличие масляных частиц в воздухе не сказывается на работе устройства отрицательно. Осушители указанного образца производят отведение конденсата без потери рабочего воздушного объема. Они достаточно экономичны в плане энергопотребления.

Даже укомплектованный фильтрами рефрижераторный механизм не занимает много места, а его установка не требует привлечения другой сложной техники. Устройство, работающее в нормальном режиме, не создает много шума. Показательным является то, что использование рефрижераторного осушителя не создает угрозы для здоровья, и он при правильном обслуживании может эксплуатироваться многие годы.

---

---
