Электромагнитные муфты.

Современные электрические привода все чаще выполняются безредукторными, а передача вращения от вала двигателя к ведомому механизму обеспечивается электрическими муфтами (индукционными и электромагнитными). Использование в ЭП электромуфт позволяет производить плавный пуск и останов, минимизировать период пусковых токов, обеспечить плавное регулирование и переключение скоростей. Так как электромуфты конструктивно заменяют собой передачи и редукторы, то снижается показатель потерь механической энергии. Этот факт серьёзно сказывается на уменьшении потерь энергии при пуске, реверсе и переключении скоростей.

Конструктивные особенности и принцип работы.

Электромагнитные муфты не предполагают жёсткую механическую связь ведомой базы и ведущего вала. Вращательный момент передается путем взаимодействия электромагнитных сил. Питающее напряжение подводится к конструктивным элементам (щеткам, контактным кольцам и т.д) расположенным в материнской полумуфте. Создается электромагнитное поле, которое притягивает к себе вторую полумуфту, соединенную с валом механизма. Создается крепкое соединение полумуфт в единое целое. Чем больше сила тока, тем сильнее соприкасаются и сцепливаются поверхности полумуфт. Уменьшение тока увеличивает скольжение. В обесточенном состоянии полумуфты расцепляются и не соприкасаются.

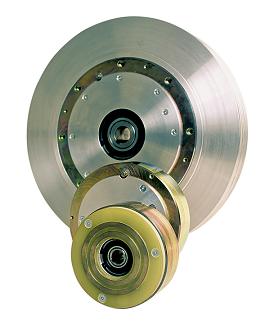

Электромагнитные муфтыДля изготовления дисковых фрагментов электромагнитных муфт применяют стали, бронзовые сплавы, чугуны, металлокерамику. Показатели долговечности, статики и износостойкости лучше у металлокерамических дисков, выполненных на медной основе.

Базовые характеристики.

В автоматизированном приводе применяются электромуфты, работающие по принципу трения (сухое и вязкое) и скольжения. Все модели электромагнитных муфт различаются кроме конструктивного исполнения показателями вращающего момента и момента инерции, массогабаритными размерами.

Так же существует подразделение электромуфт на:

  • Контактные. Напряжение подается на тело щёткодержателей. Муфты типа ЭТМ052 – ЭТМ152.
  • Бесконтактные. Напряжение подается по токопроводу. Муфты типа ЭТМ054 – ЭТМ154.
  • Тормозные. Муфты типа ЭТМ056 – ЭТМ146.

Последние инновации.

Электромагнитные муфты ферропорошковые барабанного типа обеспечивают передачу вращение путем повышения вязкости ферросодержащего порошка, которым заполняется внутриполостное отверстие на валу. Напряжение создает магнитное поле, под его воздействием резко возрастает вязкость порошка. Сила трения увеличивается и создает вращающий момент. Муфты такого типа обладают моментальным срабатыванием, надёжностью.
