Витая пара: в поисках лучшего информационного кабеля

Кабель витая пара является неотъемлемым компонентом современных информационных систем, который сохраняет высокую популярность на протяжении долгого времени. Его простота, надежность и доступность привлекает инженеров компьютерных сетей. Что же представляет собой витая пара и в чем заключаются преимущества этого вида кабеля?

Про кабель расскажет специалист компании сетевого оборудования https://e-server.com.ua.

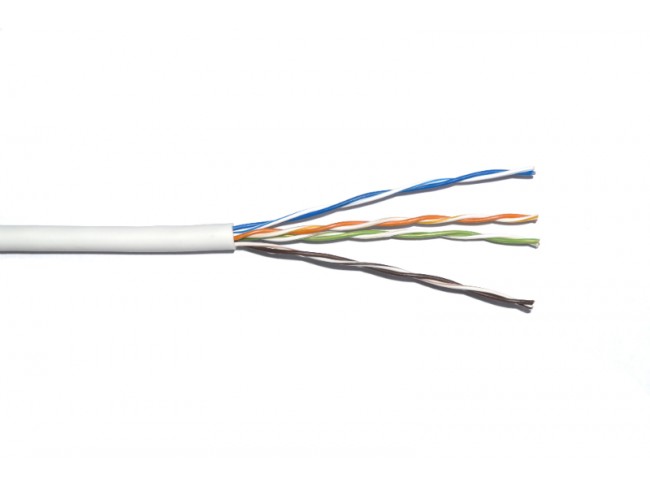

Кабель витая пара utp, cca, cat5e, 4х2х0.50мм, внутренний solid, биметалл, 305м

Внешне LAN кабель представляет собой провод серого, черного или белого цвета. Поставляется он чаще всего в бухтах по 305 или 500 метров длиной; многие производители упаковывают бухты в картонные коробки со специальным отверстием для вытягивания кабеля. Но это лишь внешняя сторона, давайте разберемся, что находится внутри витой пары и что делает ее такой функциональной.

Базовая составляющая данного вида кабелей – скрученные парами медные проводники. В современной стандартной витой паре применяется от двух до пятидесяти пар проводников, однако в узкоспециализированных случаях их количество может достигать 1000 штук в одном кабеле. Диаметр медных жил бывает от 0,4 до 0,64 миллиметра. Каждая жила покрыта изоляционным слоем из поливинилхлорида. В качестве общей внешней оболочки используется ПВХ, но если витая пара эксплуатируется на открытом воздухе, ее покрывают специальным материалом, устойчивым к ультрафиолетовому излучению и экстремальным температурам.

В большинстве кабелей, которые используются в компьютерных сетях, применяется 4 скрученных пары, то есть, 8 проводников. Как уже было сказано, проводники изготовляются из меди. Но в целях экономии иногда используется так называемый биметалл, представляющий собой алюминий, покрытый слоем меди. Этот вариант действительно дешевле, но его технические характеристики заметно уступают характеристикам медных жил.

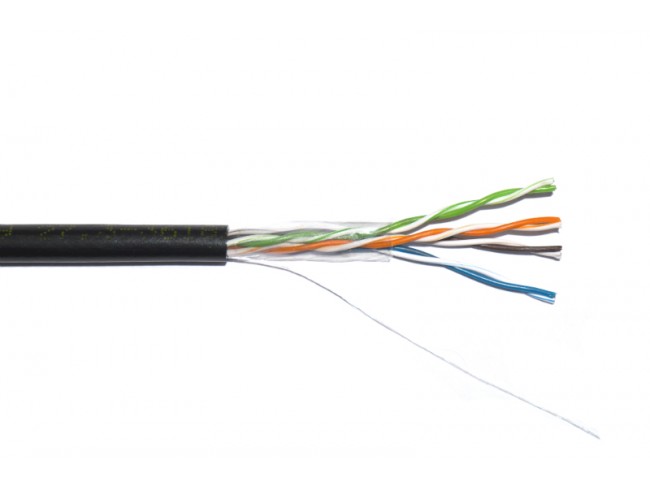

Кабель витая пара utp cca, cat5e, 4x2x0.50мм, наружный, биметалл, 305м

Описанный тип кабеля обозначается аббревиатурой UTP, которая подразумевает отсутствие дополнительных защитных материалов. Такая витая пара применяется в условиях когда на провод не воздействуют внешние факторы, негативно влияющие на качество сигнала. Если кабель проложен недалеко от силовых кабелей или мощных электрических приборов, их электромагнитное излучение может отрицательно сказываться на передаче данных. Чтобы избежать такого эффекта, в таких случаях используется витая пара FTP. Ее отличает наличие конструктивных элементов, служащих для защиты от ЭМИ. Защиту может обеспечивать слой фольги или медной оплетки, проложенный под внешней оболочкой вокруг всех проводников сразу или вокруг каждой пары отдельно.

Принципиально важной характеристикой витой пары является категория, которая зависит от скорости передачи данных и от рабочей полосы частот. В процессе эволюции кабель сменил ряд категорий, которые сегодня уже не используются, и в настоящий момент в компьютерных сетях встречается провод витая пара от 5 категории. Самым распространенным уже довольно долгое время остается кабель категории 5е, в котором используется 4 пары медных жил, обеспечивающих передачу информации со скоростью до 1000 Мбит/с. Более современные провода категории 6, 6а, 7 обеспечивают скорость передачи до 10 гигабит в секунду при более широких полосах частот.

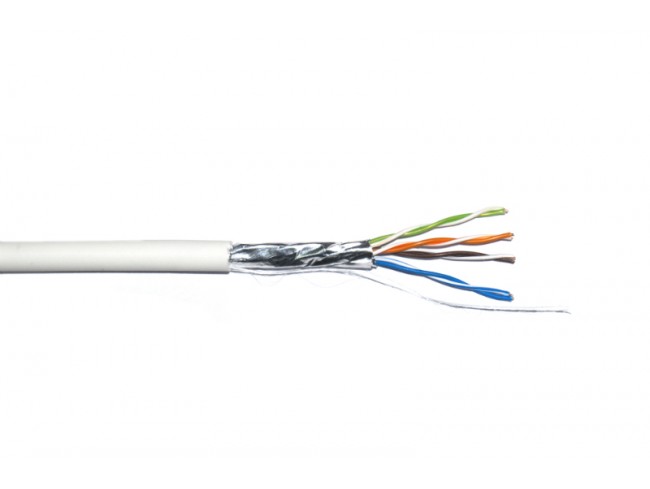

Кабель витая пара ftp, cca cat5e, 4х2х0.50мм, внутренний solid, биметалл, 305м

Выбирая витую пару, стоит также учитывать условия ее монтажа. Для прокладки кабеля внутри зданий и за их пределами используются разные типы кабелей, основным отличием между которыми будет материал и качество внешней оболочки. Как уже было сказано выше, оболочка наружного кабеля изготовлена из более прочного материала, устойчивого к перепаду температур и УФ-излучению. Кроме того, многие наружные кабели оснащаются параллельным металлически тросом, служащим для облегчения монтажа.

Витая пара в EServer представлена во всем своем разнообразии. Здесь вы можете получить подробную консультацию по всем видам кабелей, а также приобрести любой из них на самых выгодных условиях.c

---

---
