Пульты управления для моделей на радиоуправлении

Все пульты радиоуправления похожи между собой по конструкции. Различие заметно только в специфических функциях, которые повышают эргономичность и количество функций. Можно смело сказать, что каждый пульт состоит из двух основных частей: программное обеспечение - «мозги» пульта – прошивка микроконтроллера и «железо» - «тело» пульта – электронная начинка.

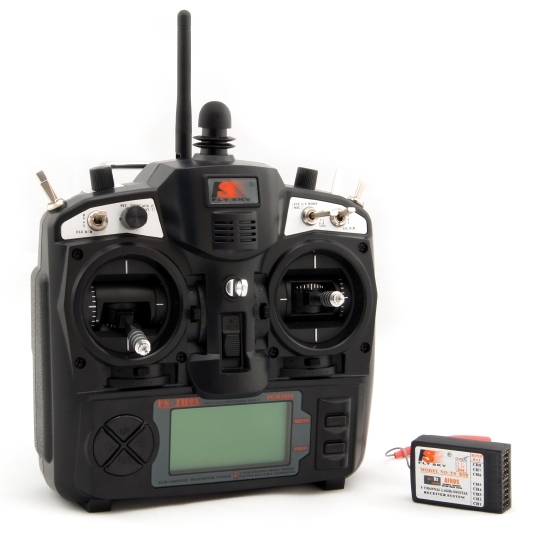

Сам пульт управления не имеет смысла без соответствующего приёмника, который устанавливается в модель. Комплект пульта с приёмником называют аппаратурой радиоуправления. Основная их классификация - по количеству каналов (функций), передающихся с пульта управления на приёмник при помощи радиосвязи. Аппаратуры для автомоделей чаще всего 2-3 канальные. Аппаратуры для радиоуправляемых авиамоделей обычно 4-9 канальные.

Электронную начинку можно представить себе, как схему, в которой в центре находится микроконтроллер, а к нему примыкают устройства отображения информации, ВЧ –модуль, дополнительные устройства ввода-вывода, аналоговые и цифровые органы управления.

Микроконтроллер – главная и центральная деталь электроники пульта – небольшая микросхема, которая обладает возможностями настоящего компьютера. Программное обеспечение собирает данные с датчиков и передает их дальше, на модель. Собственно возможности пульта и определяются микроконтроллером и его прошивкой (программой).

Аналоговые датчики – это разные ползунки, стики-джойстики, крутилки. Они обычно конструируются на основе резисторов.

Такие резисторы просты в установке и соответственно имеют небольшую цену. Однако есть и минус, довольно существенный: из-за трения подвижного контакта такие резисторы быстро приходят в негодность. Практически 90% поломки пультов с этим связано. Сейчас на некоторых моделях ставят сенсорные датчики. Например, Jeti к пультам прилагает стики с подобными датчиками. Но, опять же,существенный минус – цена на такие пульты возрастает в три раза.

Цифровые органы управления радиоаппаратуры – это различные тумблеры, джемперы, триммеры и кнопки.

Способ отображения информации – это обычно жидкокристаллический дисплей или набор светодиодов. С него можно считать информацию о состоянии пульта, его настройках, разнообразные программные диалоги и телеметрию с модели.

ВЧ–модуль – обязательная часть пульта. Может быть как встроенным, так и съёмным. Основная функция – обмен данными с радиоуправляемой моделью по радиоканалу. Без модуля пульт никак не сможет передавать управляющие сигналы к приёмнику. Модули работают на разных частотах.

Для придания неповторимости и уникальности в пульте могут присутствовать и дополнительные устройства ввода-вывода. Это может быть SD – карта для хранения каких-то записей логов и настроек, блок речевого синтезатора или USB–разъем для подключения к ПК.

Самые известные мировые проиводители радиоаппаратур и аксессуаров к ним это: Spektrum, Futaba, JR, Sanwa, FlySky.
