Работа и применение преобразователей напряжения

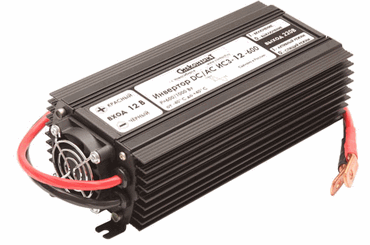

AD-AC инверторВ основе работы прибора, называемого преобразователем напряжения из 12 В в 220 В, лежит процесс трансформирования постоянного тока напряжением 12 вольт в переменный ток напряжением 220 вольт. Такое инвертирование бывает часто востребованным как в сфере промышленности, так и в решении различных бытовых вопросов.

Инверторы с чистой синусоидой выходного сигнала

Форма сигнала на выходе устройства является его важной характеристикой. Наиболее дорогими и востребованными в промышленности, энергетике, медицине являются преобразователи напряжения, имеющие выходное переменное напряжение с чистой формой синусоиды. Именно такая форма пригодна для работы приборов, имеющих повышенную чувствительность к форме сигнала. К ним можно отнести электрические насосы, медицинскую и измерительную аппаратуру, холодильники, газовые котлы, то есть оборудование, в состав которого входят электромоторы. Искажение выходного сигнала приводит к резкому снижению коэффициента полезного действия трансформаторов и двигателей, которые входят в состав электрооборудования, может вызвать перегрев, различные неполадки в работе, даже к выходу из строя. Применение преобразователей напряжения необходимо и для продления срока службы оборудования.

Инверторы с аппроксимированной формой выходного сигнала

Для более простых приборов (нагревательных элементов, ламп накаливания и т.д.), а также приборов с импульсными источниками питания, не имеющими трансформаторов (компьютеры, ноутбуки, жидкокристаллические телевизоры) форма напряжения не имеет значения. Им подойдут инверторы с модифицированной формой синуса, которые значительно дешевле инверторов с чистым синусом.

Основные составляющие электрической схемы и их работа

Элементы схемы:

Для предотвращения перегрузки преобразователя вследствие подключения на выходе нагрузки с недостаточным сопротивлением, установлен датчик тока нагрузки. Когда ток превышает то значение, которое задано резистором, защита отключает преобразователь, а через короткий промежуток времени (~1,5 сек.) снова запускает его. Если перегрузка остается, защита вновь срабатывает и отключает преобразователь.

Переключатель источника питания необходим для бесперебойного питания нагрузки. Эта схема, управляя контактами реле, может включать или выключать преобразователь с использованием специальной микросхемы, исходя из наличия или отсутствия напряжения сети. Отключение преобразователя от сети происходит, когда катушка реле оказывается обесточенной, и контакты реле разомкнуты. АЗУ выполняет несколько функций: заряжает аккумулятор от сети; предохраняет аккумулятор от перезарядки; выполняет контроль состояния аккумулятора, и в случае резкого падения напряжения ниже допустимой величины, автоматически отключает преобразователь напряжения.

Наряду с формой сигнала на выходе важной характеристикой преобразователя напряжения является длительность его работы, которая находится в прямой зависимости от выбранной емкости аккумулятора и мощности подключаемой нагрузки. Учет указанных требований при выборе инвертора сделает работу электрооборудования стабильной и бесперебойной.
