Интерфейс HDMI

Интерфейс – это система связи (сопряжения) между различными узлами (блоками) сложного оборудования. Например, для соединения системного блока компьютера и его монитора могут использоваться различные интерфейсы. В недавние времена информация в компьютере обрабатывалась в цифровом виде, а ее отображение производилось на  экране аналогового монитора. При этом использовался интерфейс типа VGA.  С переходом на цифровые ЖК мониторы был разработан интерфейс DVI. Такой интерфейс позволял передавать более качественное изображение в цифровом виде. Дальнейшее развитие этого направления привело к разработке интерфейса HDMI, который является интерфейсом для мультимедиа высокой четкости. Наряду с высококачественным изображением этот интерфейс позволяет передавать по одному кабелю также и звуковое сопровождение. Кроме того, данный интерфейс обеспечивает защиту от несанкционированного копирования.

Использование удлинителей

Стандартной длиной HDMI кабеля считается 10 - 20 м. Однако часто соединяемые кабелем блоки могут располагаться на большом расстоянии. Удлинитель HDMI в таком случае приходит на помощь.

Для увеличения дальности передачи сигнала могут быть использованы обычные кабели в виде витой пары. При этом для компенсации затухания сигнала используются специальные усилители, вмонтированные в переходники. Недостатком такой системы является необходимость использования пары переходников, а достоинством – дешевизна кабеля в виде витой пары.

Более сложным вариантом удлинителя является устройство, подключаемое к локальной сети. С помощью трансмиттера сигнал HDMI преобразуется  в формат локальной сети и передается через эту сеть на большое расстояние. Такое оборудование позволяет выполнять и другие задачи локальной сети.

Характеристики

Первая версия HDMI, разработанная в 2002 г., обеспечивала пропускную способность устройства в 5 Гбит/с, а для версии 2.0 этот показатель увеличился до 18 Гбит/c. Такие характеристики интерфейса позволяют поддерживать разрешение Full 3D (Fк=120 кадров/с) и разрешение 4K (при Fк=60 кадров/c).

Выполненные на основе протокола HDMI соединительные кабели состоят из экранированной и неэкранированной витых пар, проводников для питания и управления, а также оболочек экранирования и внешней оболочки из полипропилена.

Выпускаемые промышленностью кабели делятся на 5 типов :

• стандартные (4,9 Гбит/с),
• высокоскоростные (10,2 Гбит/с),
• стандартные с подключением к локальной сети
• высокоскоростные с подключением к локальной сети,
• автомобильные.

Физически стандартные и скоростные кабели отличаются своими размерами. Это связано с тем, что высокоскоростные кабели выполняются более качественно – из более толстых проводников с высоким содержанием меди, высококачественных экранов, диэлектриков.

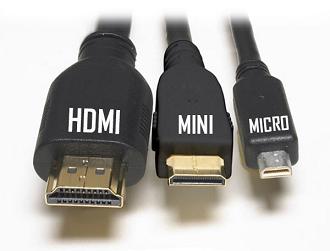

Для подключения кабелей HDMI существует несколько типов кабельных разъемов. Наиболее распространенными разъемами являются типы А (full size), C (mini size) и D (micro size). Микроразъемы предназначены для подключения мобильных телефонов, камер. Автомобильные кабели имеют разъемы, у которых есть защелки для защиты от вибрации.

---

---
