Информационный кабель.

Информационный кабель (витая пара) предназначен для устройства телефонных или интернет сетей. Фактически это несколько пар изолированных проводников, скрученных с разным шагом. Кабель имеет общую пластиковую оболочку, иногда оснащается разделительной кордой. В некоторых вариантах исполнения предусматривается общая медная оплетка. Возможны модели, в которых, помимо общего экрана, предусмотрено отдельное экранирование каждой пары. В частности, кабель S/FTP, имеет как общий экран из фольги, так и отдельные экраны для каждой связки, выполненные из того же материала. Существует множество маркировок кабелей, предназначенных для самых разных целей: модемная и телефонная связь, локальные и Ethernet сети. Различные маркировки разнятся и по пропускной способности. К примеру, кабель новейшего стандарта 2008 года - CAT6a, имеет пропускную способность в 40 Гбит/сек.

Маркировка информационных кабелей.

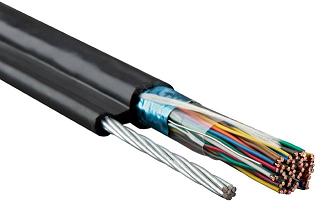

информационный кабельЧто значит кабель ftp, utp или stp? Подобные обозначения в маркировке информационных кабелей означают наличие и вид экрана:

  • UTP – неэкранированная витая пара, может встречаться и другой вариант маркировки – U/UTP.
  • FTP – означает наличие общего экрана, выполненного из фольги. Также маркируется как F/UTP.
  • STP – надежно экранированный информационный кабель. Такая маркировка означает наличие общего экрана из медной оплетки и дополнительного экрана из фольги для каждой пары проводников. Альтернативная маркировка – S/FTP.

Кроме наличия экрана, заводская маркировка может содержать дополнительные сведения:

  • Конфигурация жилы – моножила (solid) или многопроволочная жила (patch).
  • Сечение жилы. Наиболее распространенный диметр проводника – от 0.4 до 0.64 мм.
  • Количество пар проводников. Для устройства информационных сетей с трафиком более 1 Гбит/сек используется кабель с четырьмя парами витых проводников, а для внутренних сетей с небольшим трафиком – двухпарный кабель.
  • Вид оболочки. Этот показатель разнится в зависимости от условий прокладки.

Информационный кабель или витая пара получил широкое распространение для устройства сетей связи. Свое название витая пара получила из-за своего устройства. Витая пара состоит из двух изолированных медных проводников, скрученных с небольшим шагом. На сегодняшний день кабеля с двумя проводниками уже изжили себя. Им на смену пришли кабеля с четырьмя или более парами скрученных проводников. В таком кабеле каждая пара проводников имеет разный шаг скручивания, что позволяет избежать взаимных помех.
