Что собой представляют автомобильные генераторы?

Любой автомобиль оснащается специализированным электрооборудованием, неотъемлемой частью которого выступает генератор. Он является устройством, с помощью которого механическая энергия, вырабатываемая двигателем, преобразуется в электрическую. В совокупности с регулятором напряжения он создает генераторную установку. Стоит отметить, что современные машины комплектуются агрегатами переменного тока, которые характеризуются надежностью и долговечностью в работе.

Все авто генераторы цены на которые вполне доступны, отличаются рядом предъявляемых требований:

• напряжение бортовой сети, которая запитана от генератора, должно отличаться стабильностью в диапазоне нагрузок и частоты вращения;
• параметры, характеризующие генератор, должны соответствовать требованиям, которые предотвращают резкий и быстрый разряд аккумулятора.

Отмечено, что аккумуляторные батареи проявляют чрезмерную чувствительность к стабильности напряжения. Если напряжение недостаточное, происходит недозаряд батареи, влекущий неправильный пуск двигателя. Если напряжение зашкаливает – наблюдается перезаряд, в результате которого батарея может просто сломаться.

Генераторы по своим конструктивным устройствам и функционированию одинаковы, их отличительными моментами выступает размещение соединительных узлов, размеры, производитель и пр.

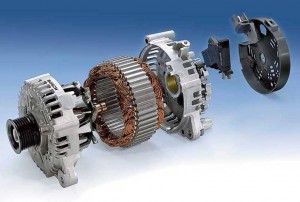

Из каких частей состоит генератор?

В первую очередь стоит описать корпус, представленный двумя крышками. Задняя расположена в области контактных колец, верхняя – в части шкива. Они помогают при монтаже генератора, при закреплении статора и подшипников, выступающих своеобразной поддержкой для ротора. Задняя крышка содержит щеточный узел и выпрямитель, регулятор напряжения. Также на ней присутствуют выводы, необходимые для подключения к электрооборудованию. Механическая энергия поступает на вал генератора от работающего двигателя при помощи ремня, который вращается шкивом.

Еще одна важная деталь – ротор. Он представлен валом из стали, на котором присутствует две втулки изогнутой формы. Между ними расположена обмотка, соединенная с контактными кольцами, преимущественно медными и цилиндрической формы. Сборка, которая объединяет мощные выпрямительные диоды в количестве 6 штук. Они разделены на отрицательный и положительный теплоотводы.

Стоит также отметить статор трубообразной формы, он состоит из нескольких листов стали. В пазах находится трехфазная обмотка, выдающая мощность. Легко снимающаяся конструкция – щеточный узел, он контактирует с роторными кольцами.

---

---
