Резисторы поверхностного монтажа

Резисторы предназначены для задания определенного тока в цепях электронных схем. Основным параметром резистора является его сопротивление. Сопротивление резистора можно определить по следующей формуле (закон Ома)

Формула определения сопротивления резистора

Основным элементом конструкции постоянного резистора является резистивный слой. Сопротивление этого слоя можно вычислить при помощи следующей формулы:

Формула определения сопротивления резистивного слоя

где ? — удельное электрическое сопротивление материала,
    l — длина резистивного слоя,
    s — площадь поперечного сечения резистивного слоя.

К сожалению, в реальных резисторах кроме основных параметров, ради которого и создан этот радиотехнический элемент, присутствуют паразитные параметры, обусловленные конструктивными особенностями резистора. Эквивалентная схема резистора с учетом паразитных параметров приведена на рисунке 1.


Рисунок 1. Эквивалентная схема резистора

В данной схеме Cв1 и Cв2 — это емкости выводов резисторов относительно общего провода, CR — емкость между выводами резистора, Rr — сопротивление резистивного слоя, Rк — сопротивление контактов, Rиз — сопротивление защитного покрытия (обычно стекло), LR — индуктивность выводов резистора и его резистивного слоя. Наиболее вредным параметром является паразитная индуктивность. Немного меньшее значение играет паразитная ёмкость резистора. Оба этих параметра ограничивают максимальную частоту, до которой можно применять конкретный тип резистора.

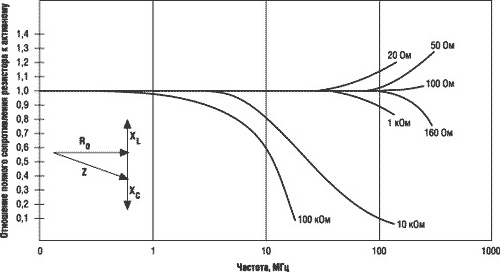

Наилучшими частотными параметрами в настоящее время обладают резисторы поверхностного монтажа. Именно это в совокупности с их дешевизной и невысокой стоимостью монтажа обусловило то, что в современной аппаратуре применяются резисторы исключительно такой конструкции. На рисунке 2 приведены типовые частотные характеристики резисторов поверхностного монтажа.


Рисунок 2. Типовые частотные характеристики резисторов поверхностного монтажа

Внешний вид резисторов поверхностного монтажа (SMD) приведен на рисунке 3.

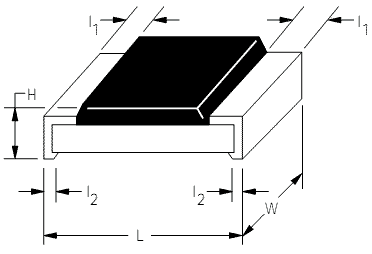

Рисунок 3. Внешний вид резистора поверхностного монтажа

Внешний вид резисторов поверхностного монтажа (smd) для различных типоразмеров выглядит одинаково. В таблице 1 приведены размеры и максимальная рассеиваемая мощность резисторов стандартных типоразмеров.

Таблица 1 Основные размеры резисторов поверхностного монтажа
Тип резистора Размеры (мм) P (мВт) 70°C MAX RCWV (В)
01005 0.4x0.2 31 15
0201 0.6x0.3 50 15
0402 1x0.5 63 25...50
0603 1.6x0.8 63...100 50...75
0805 2x1.25 100...125 125...150
1206 3.2x1.6 125...250 150...200
1210 3.2x2.6 250 200...250
1812 4.5x3.2 500 200...250
2010 5x2.5 500 200...250
2512 6.4x3.2 1000 200...250

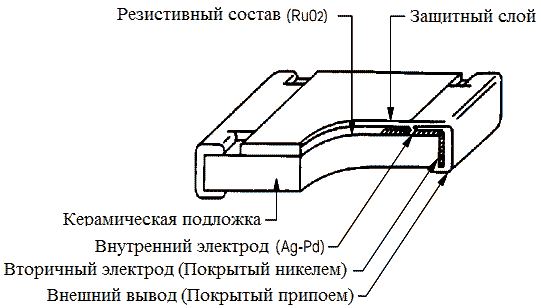

Несмотря на кажущуюся простоту, дешевизну и распространенность, современный резистор поверхностного монтажа является весьма сложным устройством, при изготовлении которого используются многие достижения современных высоких технологий. Для того, чтобы убедиться в этом, достаточно взглянуть на упрощенную схему внутреннего устройства SMD резистора, приведенную на рисунке 4.


Рисунок 4. Устройство резистора поверхностного монтажа

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия (Al2O3). Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду. Основные (но не все!) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например чистого хрома или двуокиси рутения, нанесенная на подложку. Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя. Некоторые виды резисторов в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов. Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой. Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы.

Последним элементом конструкции резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги. Этот слой выполняется из стекла или полимерных материалов.

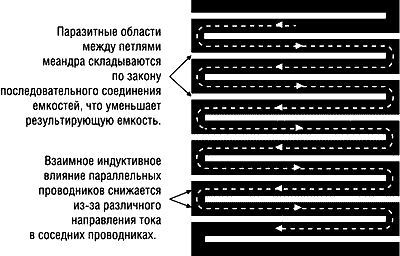

Рисунок 5. Устранение влияния взаимной индукции проводников и паразитной емкости в резисторах поверхностного монтажа

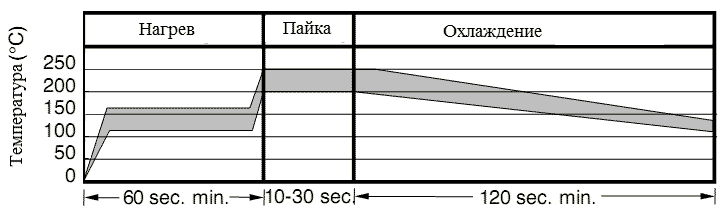

Учитывая, что монтаж резисторов поверхностного монтажа осуществляется в печках производители резисторов уделяют большое внимание температурной кривой нагрева и охлаждения резисторов. Типовая температурная кривая пайки резисторов поверхностного монтажа приведена на рисунке 6.


Рисунок 6. Температурная кривая пайки резисторов поверхностного монтажа
