Структура модуля SIM

Модуль SIM (рис.3.7) содержит генератор тактовых импульсов, блок конфигурации и контроля, блок внешнего интерфейса, блок генерации сигналов выборки кристалла и три порта C, E, F. Модуль связан с процессором с помощью внутренней шины. Для подключения внешней памяти и других устройств системы служат 74 внешних вывода, большинство которых имеет альтернативные функции. Назначение выводов определяется режимом работы соответствующих блоков. В состав блоков входят регистры, содержимое которых определяет функционирование модуля SIM и процессора. Запись и считывание содержимого этих регистров позволяют контролировать их работу.
    Генератор тактовых импульсов обеспечивает синхронизацию работы всех модулей микроконтроллера, а также вырабатывает синхросигналы CLKOUT, ECLK для внешних устройств. Блок конфигурации и контроля задает режим работы других блоков и модулей, определяет назначение ряда внешних выводов. С помощью этого блока обеспечивается определенная конфигурация цифровой системы, реализуемой на базе микроконтроллера. Кроме того данный блок выполняет ряд функций контроля правильности работы системы. Блок внешнего интерфейса реализует подключение к микроконтроллеру внешней памяти и ввод-вывод данных через порты E,F. Блок формирования сигналов выборки расширяет возможности подключения к микроконтроллеру различных внешних устройств, обеспечивая дополнительные способы их соединения и режимы обмена.

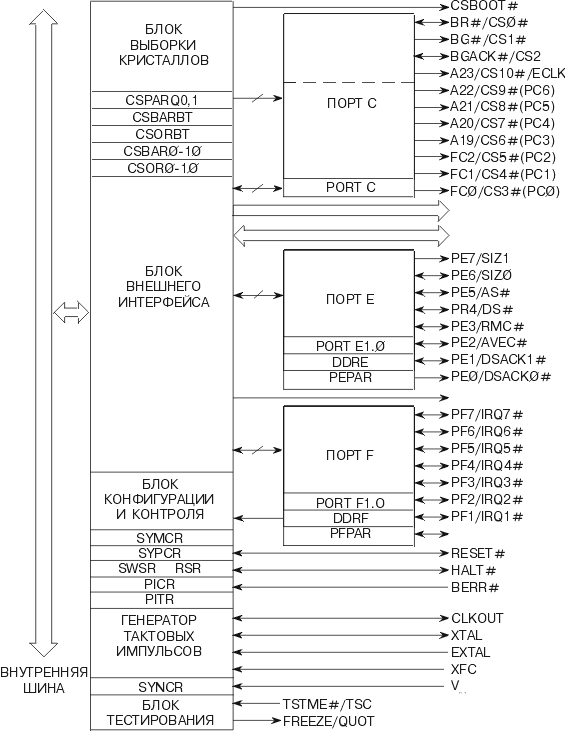

Рис.3.7 Структура модуля SIM

Модуль SIM используется в составе микроконтроллеров, реализованных на базе процессора CPU16 или CPU32. Процессор CPU32 может работать либо в режиме супервизора, разрешающим доступ ко всем регистрам SIM, либо в режиме пользователя с ограниченным доступом к регистрам. В табл. 3.14 регистры, доступные только в режиме супервизора, отмечены символом S в графе "уровень доступа", регистры доступные в обоих режимах, отмечены символом S/U.

Таблица 3.14. Адреса и уровни доступа регистров модуля SIM

Адрес регистра Регистр Уровень доступа
старший байт младший байт
$*FFA00 S
$*FFA02 SIMTR S
$*FFA04 SYNCR S
$*FFA06 - RSR S
$*FFA08 SIMTRE S
$*FFA0A-0E не используется S/V
$*FFA10 - PORTE0 S/V
$*FFA12 - PORTE1 S/V
$*FFA14 - DDRE S/U
$*FFA16 - PEPAR S
$*FFA18 - PORTF0 S/V
$*FFA1A - PORTF1 S/U
$*FFA1C - DDRF S/U
$*FFA1E - PFPAR S
$*FFA20 - SYPCR S
$*FFA22 PICR S
$*FFA24 PITR S
$*FFA26 - SWSR S
$*FFA28-2E не используется S/V
$*FFA30 TSTMSRA S
$*FFA32 TSTMSRB S
$*FFA34 TSTSC S
$*FFA36 TSTRC S
$*FFA38 CREG S
$*FFA3A DREG S/V
$*FFA3C-3E не используется S
$*FFA40 - PORTC (CSPDR) S/U
$*FFA42 не используется S/U
$*FFA44 CSPAR0
$*FFA46 CSPAR1 S
$*FFA48 CSBARBT S
$*FFA4A CSORBT S
$*FFA4C CSBAR0 S
$*FFA4E CSOR0 S
$*FFA50 CSBAR1 S
$*FFA52 CSOR1
$*FFA54 CSBAR2
$*FFA56 CSOR2
$*FFA58 CSBAR3 S
$*FFA5A CSOR3 S
$*FFA5C CSBAR4 S
$*FFA5E CSOR4 S
$*FFA60 S
$*FFA62 CSOR5 S
$*FFA64 CSBAR6 S
$*FFA66 CSOR6 S
$*FFA68 CSBAR7 S
$*FFA6A CSOR7 S
$*FFA6C CSBAR8 S
$*FFA6E CSOR8 S
$*FFA70 CSBAR9 S
$*FFA72 CSOR9 S
$*FFA74 CSBAR10 S
$*FFA76 CSOR10 S
$*FFA78-7E не используется

В структуру SIM входят 50 регистров, обеспечивающих работу различных блоков микроконтроллера. Каждый из этих 8- или 16-разрядных регистров имеет свой адрес, который размещается в старших позициях адресного пространства (табл. 3.14). Эти позиции определяются значением бита MM в регистре управления SIMCR (рис.3.8,а). Для семейства 68300 старшие четыре разряда 24-разрядного адреса отмечены символом *. Они принимают значение $7 при MM=0 (диапазон адресов $7FFA00-7FFA7E), или $F при MM=1(диапазон адресов $FFFA00-FFA7E).
    В процессе установки начального состояния модуль SIM принимает сигналы, поступающие на внешние выводы BKPT#, MODCLK, D15-0, значения которых определяют базовую конфигурацию системы. При этом сигнал BKPT# разрешает работу микроконтроллера в режиме отладки BDM (см. раздел Модуль таймерного процессора TPU).
    Сигнал MODCLK задает выбор источника тактовых импульсов (см. раздел 3.5.2). Сигналы на выводах D10-0 определяют назначение выводов портов.
    В состав SIM входит блок, обеспечивающий тестирование и отладку. Тестирование выполняется в процессе заводских испытаний при подаче внешнего сигнала TMSE#=0. В процессе тестирования используются регистры SIMTR, SIMTRE, TSTMSRA, TSTMSRB, TSTSC, TSTSCB, TSTRC, CREG, DREG (табл. 3.14). В данном разделе их функционирование не рассматривается. При отладке систем на базе семейства 68300 используется сигнал TSС, подача которого переводит все выходы микроконтроллера в отключенное состояние. Сигналы на выходах IFETCH#, IPIPE# позволяют контролировать состояние очереди команд в конвейере. Реализация режима отладки BDM, который выполняется с помощью сигналов, поступающих на выводы DSCLK, DSI, DSO, FREEZE данного блока, описана в разделе Модуль таймерного процессора TPU
