Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные
, бронированные
КИПвЭКГнг(А)-HF Nx2x0,78

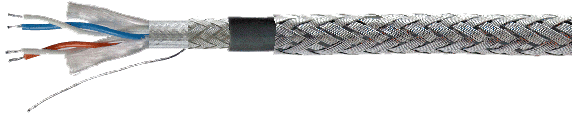

Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные, бронированные - КИПвЭКГнг(А)-HF Nx2x0,78

Кабели в исполнении нг-HF, безгалогенном, имеют наиболее низкие показатели дымообразования и коррозионной активности продуктов дымогазовыделения.

Область использования

Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в системах распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели могут применяться в системах атомных станций класса безопасности 3Н (вне гермозоны), а также в системах мониторинга инженерных сооружений. Кабель эксплуатируется внутри и вне помещений. Защищены от грызунов. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина.

Конструкция

Пары с многопроволочными медными лужёными жилами диаметром 0,78 мм (7x0,26 мм) с изоляцией из пористого полиэтилена, в общем экране из алюмолавсановой ленты с контактным проводником и оплёткой из медных лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку изоляции. Оболочка из безгалогенной полимерной композиции черного или белого цвета. Поверх оболочки наложена броня в виде оплетки из стальных оцинкованных проволок.

Электрические параметры

Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 5,9
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,16; 0,81; 0,76; 0,73
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 10%
Коэффициент укорочения длины волны, не более 1,51
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 1,65

Массогабаритные и эксплуатационные параметры

 Марка кабеля Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
КИПвЭКГнг(А)-HF 1x2x0,78 8.2 15 x Dн
допускается
однократно
10 x Dн
106.9 монтаж:
–15 ÷ 50
эксплуатация:
–60 ÷ 70
30
КИПвЭКГнг(А)-HF 1,5x2x0,788.9116.8
КИПвЭКГнг(А)-HF 2x2x0,7812.1175.4
КИПвЭКГнг(А)-HF 3x2x0,78 12.8 195.0
КИПвЭКГнг(А)-HF 4x2x0,78 13,5 217.0
КИПвЭКГнг(А)-HF 5x2x0,78 16.0 270.1
КИПвЭКГнг(А)-HF 6x2x0,78 17.2 303.8
КИПвЭКГнг(А)-HF 7x2x0,78 17.2 315.7
КИПвЭКГнг(А)-HF 8x2x0,78 18.5 329.6
КИПвЭКГнг(А)-HF 9x2x0,78 20.3 395.4
КИПвЭКГнг(А)-HF 10x2x0,78 21.6 430.6
