Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные
КИПЭнг(А)-HF Nx2x0,60

Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные - КИПЭнг(А)-HF Nx2x0,60

Кабели в исполнении нг-HF, безгалогенном, имеют наиболее низкие показатели дымообразования и коррозионной активности продуктов дымогазовыделения.

Область использования

Кабели симметричные парной скрутки предназначены для групповой стационарной прокладки в системах распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели могут применяться в системах атомных станций класса безопасности 3Н (вне гермозоны), а также в системах мониторинга инженерных сооружений. Кабели эксплуатируются внутри и вне помещений. Допускается эксплуатация кабелей в условиях кратковременных воздействий минерального масла и бензина.

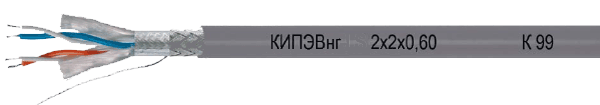

Конструкция

Пары с многопроволочными медными лужёными жилами диаметром 0,60 мм (7Х0,20 мм) с изоляцией из сплошного полиэтилена, в общем экране из алюмолавсановой ленты с контактным проводником и оплёткой из медных лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку изоляции. Оболочка из безгалогенной полимерной композиции черного или белого цвета.

Электрические параметры

Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 10
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,16; 0,81; 0,76; 0,73
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 12%
Коэффициент укорочения длины волны, не более 1,51
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 2,1

Массогабаритные и эксплуатационные параметры

 Марка кабеля Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
КИПЭнг(А)-HF 1x2x0,60 6,2 10 x Dн
допускается
однократно
7 x Dн
50,1 монтаж:
–15 ÷ 50
эксплуатация:
–60 ÷ 70
30
КИПЭнг(А)-HF 2x2x0,60 9,2 93,3
КИПЭнг(А)-HF 3x2x0,60 9,7 104,6
КИПЭнг(А)-HF 4x2x0,60 10,2 114,4
КИПЭнг(А)-HF 5x2x0,60 12,6 151,3
КИПЭнг(А)-HF 6x2x0,60 13,6 170,0
КИПЭнг(А)-HF 7x2x0,60 13,6 178,0
КИПЭнг(А)-HF 8x2x0,60 14,6 197,9
КИПЭнг(А)-HF 9x2x0,60 16,2 225,4
КИПЭнг(А)-HF 10x2x0,60 17.2 244,9
