Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные
КИПвЭВнг(А)-LS Nx2x0,78

Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные - КИПвЭВнг(А)-LS Nx2x0,78

Кабели в исполнении нг-LS, имеют низкий показатель дымообразования.

Область использования

Кабели симметричные для систем распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам EIA RS-485, TIA/EIA-485-A и ISO/IEC 8482.1993. Имеют сертификат соответствия в системе ГОСТ Р № РОСС RU.МЕ20.Н00990, сертификат пожарной безопасности № ССПБ.RU.ОП 014.Н.00440 и разрешение к применению во взрывоопасных и пожароопасных зонах внутри и вне помещений № РРС ВА-13777 Федеральной службы по технологическому надзору для марок КИПвЭВ и КИПвЭВм.

Конструкция

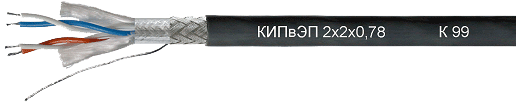

Пары с многопроволочными медными лужёными проводниками диаметром 0,78мм (7х0,26мм) с изоляцией из пористого полиэтилена, в общем экране из алюмолавсановой ленты с дренажным проводником и оплёткой из медных лужённых проволок плотностью 88-92%. Пары имеют цветовую кодировку. В общей оболочке из поливинилхлоридного пластиката для эксплуатации в закрытых помещениях и в пожаровзрывоопасных зонах – КИПвЭВ или светостабилизированного полиэтилена для эксплуатации в незащищённых местах – КИПвЭП.

Электрические параметры

Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 5,9
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,00;0,59; 0,51;0,40
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 10%
Коэффициент укорочения длины волны, не более 1,47
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 1,65

Массогабаритные и эксплуатационные параметры

 Марка кабеля Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
КИПвЭВнг(А)-LS 1x2x0,78 7,3 10 x Dн
допускается
однократно
7 x Dн
64,2 монтаж:
–10 ÷ 50
эксплуатация:
–50 ÷ 70
30
КИПвЭВнг(А)-LS 1,5x2x0,787,473,7
КИПвЭВнг(А)-LS 2x2x0,7810,6117,6
КИПвЭВнг(А)-LS 3x2x0,78 11,3 130,8
КИПвЭВнг(А)-LS 4x2x0,78 12,0 150,1
КИПвЭВнг(А)-LS 5x2x0,78 14,6 192,2
КИПвЭВнг(А)-LS 6x2x0,78 15,9 216,8
КИПвЭВнг(А)-LS 7x2x0,78 15,9 228,6
КИПвЭВнг(А)-LS 8x2x0,78 17,1 256,3
КИПвЭВнг(А)-LS 9x2x0,78 19,0 292,1
КИПвЭВнг(А)-LS 10x2x0,78 20,2 318,6
