Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные
КИПЭВнг(А)-LS Nx2x0,60

Кабели для промышленного интерфейса RS-485 групповой прокладки, пожаробезопасные - КИПЭВнг(А)-LS Nx2x0,60

Кабели в исполнении нг-LS, имеют низкий показатель дымообразования.

Область использования

Кабели симметричные для систем распределённого сбора данных, использующих промышленный интерфейс RS-485 по стандартам ИСО/МЭК 8482, TIA/EIA-485-A. Кабели сертифицированы в системе пожарной безопасности на не распространение горения при испытании в пучках по категории С по ГОСТ Р МЭК 332-3-96 или ГОСТ 12176-89 (раздел 3). Эксплуатируется внутри и вне помещений, при условии защиты от прямого воздействия солнечного излучения и атмосферных осадков. Допускается прокладка кабелей во взрывоопасных зонах класса 2, в стальных водогазопроводных трубах во взрывоопасных зонах любого класса по ГОСТ Р 51330-99.

Конструкция

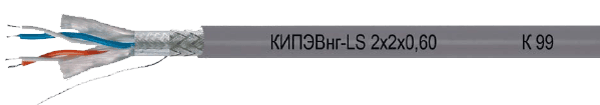

Пары с многопроволочными медными лужёными проводниками диаметром 0,60 мм (7x0,20 мм) с изоляцией из сплошного полиэтилена, в общем экране из алюмолавсановой ленты с дренажным проводником из семи медных луженых проволок и оплёткой из медных лужёных проволок плотностью 88-92%. Пары имеют цветовую кодировку изоляции. Оболочка из поливинилхлоридного пластиката пониженной пожароопасности, с низким дымо- и газовыделением.

Электрические параметры

Электрическое сопротивление проводника постоянному току при температуре 20 °C, не более, Ом/100м 10
Электрическое сопротивление цепи экрана постоянному току при температуре 20 °C для кабелей с числом пар N=1; 2; 3; 4, не более, Ом/100м 1,16; 0,81; 0,76; 0,73
Асимметрия электрического сопротивления постоянному току проводников в паре, не более, % 3
Волновое сопротивление при частоте 1 МГц, Ом 120 ± 10%
Коэффициент укорочения длины волны, не более 1,51
Электрическая ёмкость пары, не более, пФ/м 42
Электрическая ёмкость между одним проводником и другими проводниками, соединёнными с экраном, не более, пФ/м 71
Коэффициент затухания при частоте 1 МГц, не более, дБ/100м 2,1

Массогабаритные и эксплуатационные параметры

 Марка кабеля Наружный размер кабеля, не более, мм Мин. радиус изгиба кабеля, мм Расчетная масса 1км кабеля, кг Диапазон рабочих температур, °С Срок службы, не менее, лет
КИПЭВнг(А)-LS 1x2x0,60 6,2 10 x Dн
допускается
однократно
7 x Dн
50,1 монтаж:
–10 ÷ 50
эксплуатация:
–50 ÷ 70
30
КИПЭВнг(А)-LS 2x2x0,60 9,2 93,3
КИПЭВнг(А)-LS 3x2x0,60 9,7 104,6
КИПЭВнг(А)-LS 4x2x0,60 10,2 114,4
КИПЭВнг(А)-LS 5x2x0,60 12,6 151,3
КИПЭВнг(А)-LS 6x2x0,60 13,6 170,0
КИПЭВнг(А)-LS 7x2x0,60 13,6 178,0
КИПЭВнг(А)-LS 8x2x0,60 14,6 197,9
КИПЭВнг(А)-LS 9x2x0,60 16,2 225,4
КИПЭВнг(А)-LS 10x2x0,60 17.2 244,9
